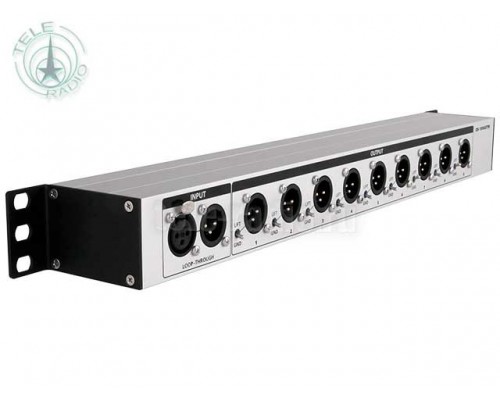

Трансформаторный распределитель (сплиттер) Les DS-109ASTM
Пассивный распределитель с трансформаторной развязкой (сплиттер) DS-109ASTM предназначен для передачи аналогового симметричного звукового сигнала от одного источника к 9-ти приемникам. Наличие магнитного экрана позволяет работать с сигналами микрофонного уровня, а использование трансформаторов с сердечниками из Mu-пермалоя обеспечивают отличные частотные и амплитудные характеристики.
В варианте исполнения DS-109ASTM-50 установлены дополнительные выходные делители, обеспечивающие преобразование входного линейного уровня (0..+6 дБм) в микрофонный (-50..-45 дБм ) по всем выходам.
Трансформаторная развязка позволяет разорвать земляной контур и гальванически изолировать потребителей друг от друга и от источника сигнала, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал, а также обеспечивает защиту от наводки, поступающей по общему проводу (экранирующей оплетке) от подключенных к распределителю устройств.

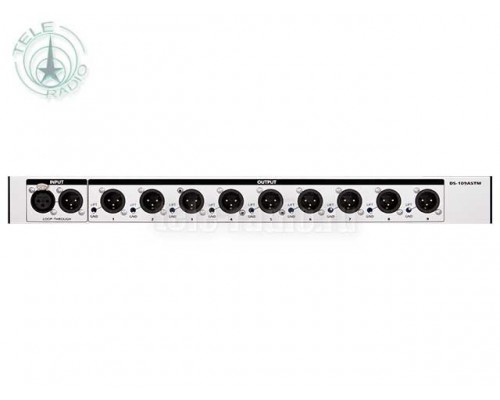

Каждый выход распределителя оснащен тумблером разрыва/соединения земель (GND/LIFT) для оптимизации структуры заземления устройств в зависимости от конкретного применения.
Прибор оборудован транзитным выходом (“Loop-Through”). Сигнал на данный выход подается напрямую со входного разъема, не подвергаясь никаким обработкам. Это позволяет каскадировать трансформаторные распределители, увеличивая количество подключенных потребителей.

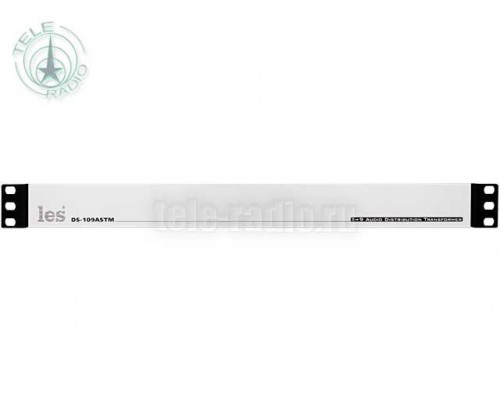

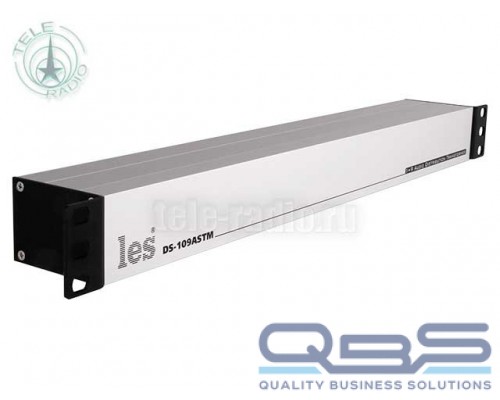

Распределитель выполнен в виде одного модуля высотой 1U с креплением в стойку 19". Прочный металлический корпус предохраняет прибор от механических повреждений.
| Параметр | Значение |
|---|---|
| Количество входов/выходов | 1/9 |
| Наличие дополнительного транзитного выхода | да |
| Наличие дополнительного магнитного экрана | да |
| Диапазон рабочих температур (°C) | - 35...+ 40 |
| Формат аудио сигнала | аналоговый симметричный |
| Тип входа/выхода | трансформаторный |
| Тип разъемов (по входу/по выходу) | XLRM/XLRF |
| Номинальное входное сопротивление приемника, (Ом) | 600 |
| Номинальное выходное сопротивление источника, (Ом) | 10 - 600 |
| Номинальный уровень входного сигнала | 0 dBu / 0.775 В |
| Максимально допустимый уровень входного сигнала | + 10 dBu / 2.451 В |
| Предельно допустимая разница потенциалов между входом и выходом, (В) | 600 АС / 1000 DC |
| Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, не менее, (дБ) | 86 |
| Ширина полосы пропускания по уровню-3 дБ, не менее, (Гц) | 20 - 32000 |
| Номинальный коэффициент передачи (один нагруженный выход), при сопротивлении источника 10 Ом, (дБ) | - 2.7 |
| Номинальный коэффициент передачи(все выходы нагружены), при сопротивлении источника 10 Ом, (дБ) | - 4.5 |
| Неравномерность АЧХ в полосе частот 31.5 Гц - 18 кГц, не более, (дБ) | +/- 0.2 |
| Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 1 кГц, не хуже, (%) | 0.03 |
| Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 63 Гц, не хуже, (%) | 0.35 |
| Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 31.5 Гц, не хуже, (%) | 1 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 x 62 |
| Вес, (кг) | 1,2 |
