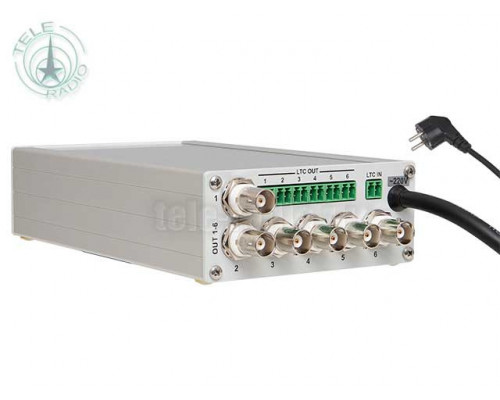

Генератор синхросигналов Les DG-16TLL-220
DG-16TLL-220 – это генератор видеосинхросигналов и сигналов LTC.

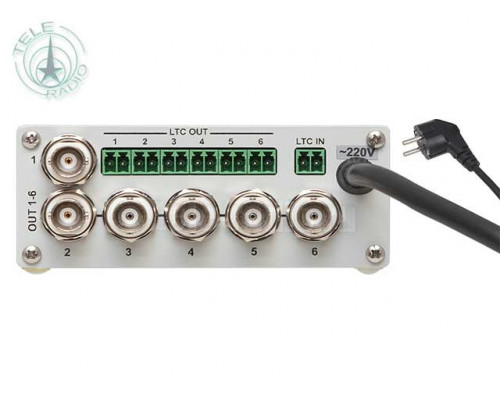

Устройство может формировать сигналы black burst черное поле PAL, Tri-level формата 1080/50i или 1080/25р. Сформированный сигнал подаётся на все 6 выходов генератора.
Генерируемые сигналы LTC соответствуют ГОСТ IEC 60461-20141. С лицевой панели устройства, можно вручную установить время.
На генератор можно подать внешний сигнал LTC, от которого он засинхронизируется и после отключения внешнего сигнала, будет продолжать генерировать сигналы синхронные с поданным ранее.

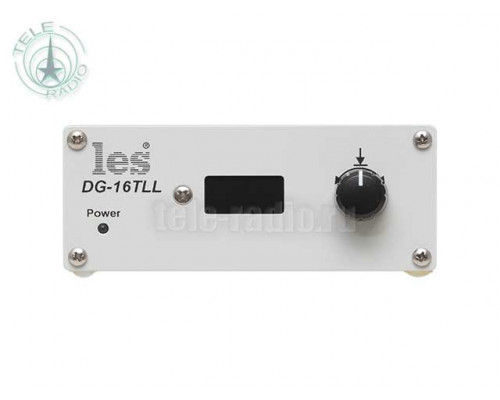

На передней панели DG-16TLL-220 расположен OLED дисплей с энкодером, при помощи которых производится выбор формата синхросигнала и установка времени для сигнала LTC.
DG-16TLL-220 оснащён встроенным блоком питания на 220В.
| Выходы синхросигналов | |
|---|---|
| Black Burst | PAL-B 625i/50 |
| Уровень сигнала Black Burst на нагрузке 75 Ом, (мВ) | 300 ± 5 |
| HD Tri-Level | SMPTE 1080i/50, 1080p/25 |
| Уровень сигнала HD Tri-Level на нагрузке 75 Ом, (мВ) | от -300 до +300 ± 5 |
| DC Offset, (В) | 0 ± 0.05 |
| Соотношение сигнал/шум, (dB rms) | > 60 |
| Выходное сопротивление, (Ом) | 75 |
| Тип разъёмов для сигналов ВВ и HD Tri-Level | BNC |
| Количество выходов для сигналов ВВ и HD Tri-Level | 6 |
| LTC | |
| Стандарт сигнала | ГОСТ IEC 60461-20141 |
| Кадровая частота, (Гц) | 25 |
| Количество входов | 1 |
| Количество выходов | 6 |
| Тип разъёмов | 15EDGRC-3.5-02 |
| Выходное сопротивление, (Ом) | 600 |
| Общие характеристики | |
| Стабильность опорной частоты при автономной работе, (ppm) | ± 0.6 |
| Электрические характеристики | |
| Напряжение питания, (В) | 220 |
| Потребляемая мощность, (Вт) | 6 |
| Количество блоков питания | 1, встроенный |
| Физические характеристики | |
| Диапазон рабочих температур, (°С ) | от +5 до +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 103 х 42 х 165 |
| Вес, (кг) | 0.6 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 19,3 х 6,5 х 12,5 |
| Объём, (м³) | 0,0029 |
| Вес брутто, (кг) | 0,9 |
