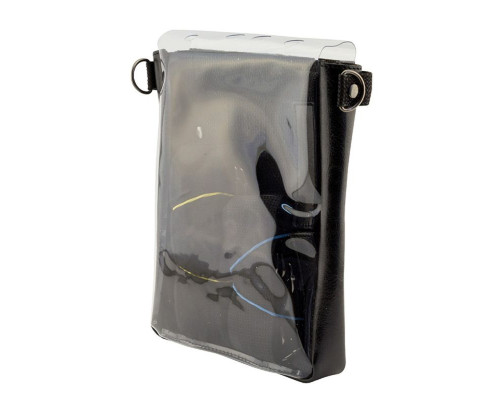

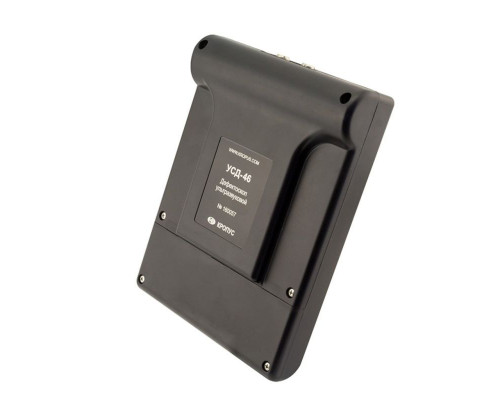

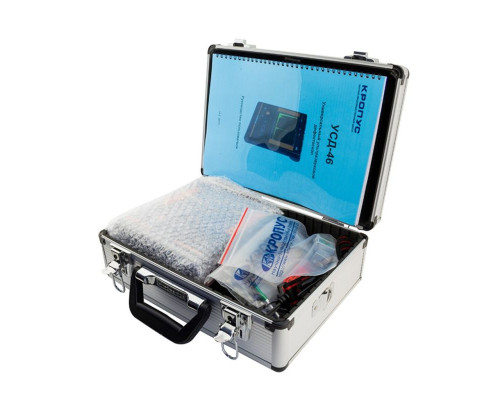

Ультразвуковой дефектоскоп УСД-46 — это малогабаритный прибор для неразрушающего акустического контроля металлического оборудования, функциональных и конструкционных элементов. Модель производится компанией НПЦ Кропус, комплект поставки включает необходимый пакет документации, защитный чехол и кейс для транспортировки аппарата.

Функционал прибора

Портативное легковесное устройство массой 0,87 кг удобно для проведения исследований в лабораторных, полевых условиях. Оно позволяет:

единовременно измерять амплитуду сигнала, положение его максимального значения, координаты изъяна;
длительно хранить в памяти разнообразные эксплуатационные настройки и результаты проведенных изысканий;
поддерживать одновременное ведение множества баз данных с опцией конструктора готовых протоколов;
подключать до семи встроенных в механизм контуров согласования для оптимизации взаимодействия с разнообразными ультразвуковыми, пьезоэлектрическими преобразователями.

Схемотехника аппарата позволяет задействовать его для контроля сварных швов, оценки толщины деталей и стенок металлоконструкций, поиска поверхностных и скрытых изъянов, включая любые нарушения сплошности, трещины, очаги распространения коррозии. Прибор востребован в строительной индустрии, отрасли авиа-, машиностроения, энергетической, оборонной и космической промышленности.

Эксплуатационные преимущества

Прибор поставляется в виде модификаций УСД-46 Lite, УСД-46 Pro, адаптированных для последующих обновлений с расширением спектра опций. Все модели линейки характеризуются:

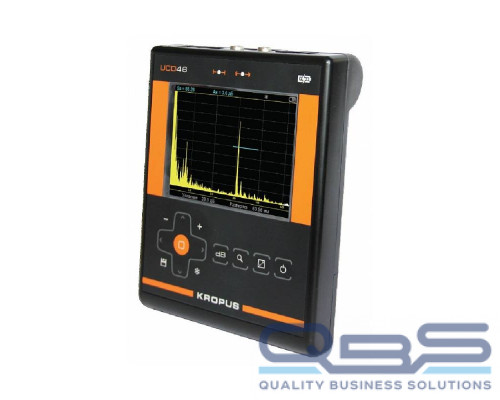

наличием полноразмерного TFT экрана с высокими показателями разрешения и контрастности, удобного для работы на морозе и чтения данных под любым углом;
присутствием литий-полимерного аккумулятора увеличенной мощности, обеспечивающего непрерывное функционирование дефектоскопа в автономном режиме на протяжении 12 часов;
возможностью задействовать опцию автокалибровки по стандартизованным образцам;
наличием встроенного USB;
удобством в настройке, все опции вызываются с одной кнопки;
наличием надежных крепежных элементов, позволяющим фиксировать устройство на корпусе или руке.

Обработка результатов проводимых изысканий реализована через специализированное программное обеспечение, что позволяет корректировать и сохранять данные непосредственно на аппарате или с помощью ноутбука, персонального компьютера. Опция конструктора протоколов служит для выгрузки отчетов, оформленных соответственно заданным требованиям.

Компания «Инновационные технологии» предлагает вам купить ультразвуковой дефектоскоп УСД-46 по выгодной цене с доставкой по всей России.

Технические характеристики

Развертка	мин.: 0 — 2.9 мм (сталь); 0 — 1 мкс макс.: 0 — 2975 мм (сталь); 0 — 1000 мкс
Диапазон скоростей	1000 — 9999 м/с
Задержка	от -0,5 мкс до 996 мкс
Задержка в призме	0 — 100 мкс
Демпфирование	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Частота повторений ЗИ	до 800 Гц в режиме максимальной частоты
Усилитель	широкополосный 0.5-15 МГц (-6 дБ) диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
Согласование с ПЭП сторонних производителей	7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка	компенсированная, 0 — 80% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Режимы работы АСД	дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК — сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность	3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей	цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек,три настраиваемые цветовые схемы экрана
А-сигнал	73 mm x 50 мм; 160 x 100 точек в «полноэкранном» режиме: 240х128 точек
Память	100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс	usb

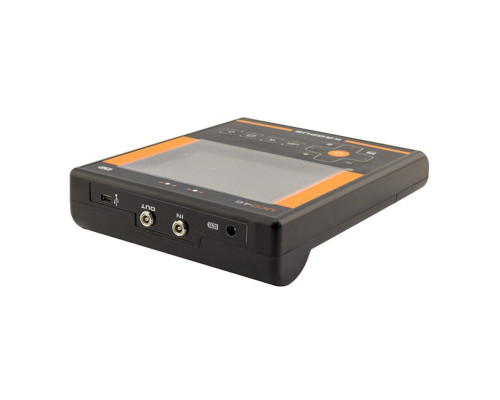

Разъемы преобразователей	lemo 00
Аккумуляторы	встроенный литий-полимерный аккумулятор 11 В, 5А/ч
Время работы	не менее 12 часов
Питание	внешний блок питания 220 В AC
Диапазон рабочих температур	от -20°C до +55°C
Размер (В x Ш x Д)	205 мм x 160 мм x 43 мм
Вес	870 гр
