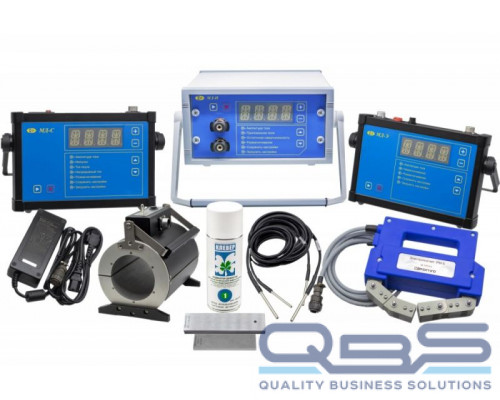

Дефектоскоп МД-М

Магнитопорошковый дефектоскоп МД-М — это прибор для неразрушающего контроля деталей и элементов конструкций из ферромагнитных металлов и сплавов с показателем магнитной проницаемости не ниже 40. Аппарат производится предприятием НПЦ Кропус.

Особенности конструкции

Переносное устройство характеризуется модульным строением. В состав конструкции входят:

• прибор импульсного тока;
• соленоид переменного тока;
• электрический магнит постоянного тока.

Элементы функционируют независимо друг от друга, при необходимости могут применяться в качестве самостоятельных дефектоскопов. Настройка параметров тока выполняется в автоматическом режиме, заданный режим сохраняется в памяти приборов даже после выключения.

Возможности эксплуатации

Схема устройства дефектоскопа МД-М позволяет проводить изыскания по технологии оценки остаточной намагниченности и методом приложенного поля. Полученные данные фиксируются на магнитограммах либо фотографиях с обозначением участков местонахождения найденных изъянов и масштаба рисунка.

Аппарат служит эффективной заменой устаревшим моделям наподобие ПМД-70, характеризуется увеличенной функциональностью и быстродействием при сниженных параметрах габаритных размеров и веса. Он позволяет:

• исследовать структуру твердотельного материала и определять показатели его неоднородности, пористости и их соответствие нормативным;
• выявлять любые несплошности, включая поверхностные, сквозные и внутренние трещины, раковины, расслоения, волосовины;
• отыскивать посторонние включения неметаллического типа, очаги коррозии;
• изучать качество и состояние сварных швов.

Перед проведением изысканий поверхность исследуемой детали обрабатывают суспензией с содержанием ферромагнитных компонентов.

Компания «Инновационные технологии» предлагает вам купить магнитопорошковый дефектоскоп МД-М по выгодной цене с доставкой по всей России.

Технические характеристики

Наибольший регулируемый импульсный ток

5 000 А на стандартном кабеле 16кв.мм.

Регулировка тока

есть

Длительность импульсов тока

1,5 мс

Частота следования импульсов

1 Гц

Измерение тока

есть

Автоматическая установка тока

есть

Режим "ток-пауза"

длительность тока 1-10с, длительность паузы 1-10с

Длительность автоматического размагничивания

30, 60 или 120с

Напряженность поля в соленоиде при работе от модуля МД-С или от сети 220В

350А/см

Напряженность поля между полюсами электромагнита

90 А/см (при расстоянии 100мм)

Сила отрыва электромагнита от плиты МО-1

не менее 200Н

Память

10 настроек

Режимы работы

МД-И: одиночные импульсы тока (длительностью 1,5мс); непрерывное следование импульсов тока с частотой 1 Гц; размагничивание по встроенной программе изменения тока

МД-С: ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности; ток по режиму «ток-пауза»; непрерывное пропускание тока; автоматическое размагничивание

МД-Э: намагничивание и режим автоматического размагничивания

Питание

МД-И, МД-Э: от блока питания 220В либо бортовая сети 24-27В

МД-С: от сети 220В

Габаритные размеры

МД-И: 330х150х460 мм

МД-С: 225х170х75 мм

МД-Э: 225х170х75 мм

Масса

МД-И: 8,8 кг

МД-С: 2,5 кг

МД-Э: 2,5 кг
