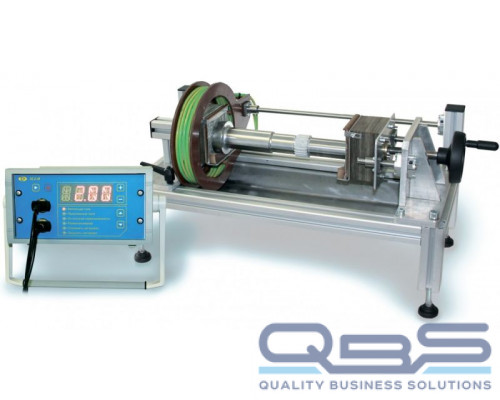

Портативный стенд МД-300 для магнитопорошкового контроля

Портативный стенд для магнитопорошкового контроля МД-300 — это специализированный дефектоскоп для исследования малогабаритных машиностроительных и конструкционных деталей из ферромагнитного сырья.

Назначение

Модель презентована разработчиками НПЦ «Кропус» и предприятием «Формула НК» в качестве функционального, отказоустойчивого и бюджетного агрегата для проведения изысканий в отношении элементов с поперечным размером до 9 см и длиной не выше 30 см.

Особенности конструкции

Базовыми функциональными частями конструкции агрегата служат:

• прочный корпус на базе металлической рамы;
• пара противоположно смонтированных элементов намагничивания изучаемого изделия по циркулярной технологии посредством пропускания электротока сквозь исследуемый материал с контактными поверхностями 10Х10 см из меди;
• левая и правая головки для прочной фиксации контролируемого элемента по длине, крепежи оснащены винтовым прижимным механизмом с величиной хода 3 см;
• катушка из пяти витков для намагничивания контролируемой детали продольно, элемент зафиксирован на мобильной каретке, его внутренний диаметр равняется 15 см;
• поддон из коррозионно-стойкого сплава для сбора вспомогательного состава с деталью для его удаления.

По запросу потребителя устройство оборудуют элементами для подготовки и доставки суспензии, дополняют пистолетом для полива деталей вручную.

Компания «Инновационные технологии» предлагает вам купить портативный стенд для магнитопорошкового контроля МД-300 по выгодной цене с доставкой по всей России.

Технические характеристики

Диаметр контролируемых деталей

от 6 до 90 мм

Длина контролируемых деталей

от 30 до 300 мм

Максимальная масса контролируемой детали

до 10 кг

Способ контроля на стенде

циркуляционное намагничивание в полюсах - 2000 А импульсного тока

продольное намагничивание - 10000 А витков импульсного тока

комбинированное намагничивание (при использовании 2го генератора)

Наибольший регулируемый импульсный ток

5 000 А (на стандартном кабеле 10кв.мм)

Наибольший регулируемый импульсный ток

5 000 А на стандартном кабеле

Регулировка тока

есть

Длительность импульсов тока

1,5 мс

Частота следования импульсов

1 Гц

Измерение тока

есть

Автоматическая установка тока

есть

Режим "ток-пауза"

длительность тока 1-10с, длительность паузы 1-10с

Длительность автоматического размагничивания

30, 60 или 120с

Память

10 настроек

Режимы работы

одиночные импульсы тока (длительностью 1,5мс); непрерывное следование импульсов тока с частотой 1 Гц; размагничивание по встроенной программе изменения тока

Питание

от блока питания 220В либо бортовая сети 24-27В

Габаритные размеры

МД-И: 330х150х460 мм

стенд: 600х350х450 мм

Масса

МД-И: 8,8 кг

стенд: не более 12 кг
