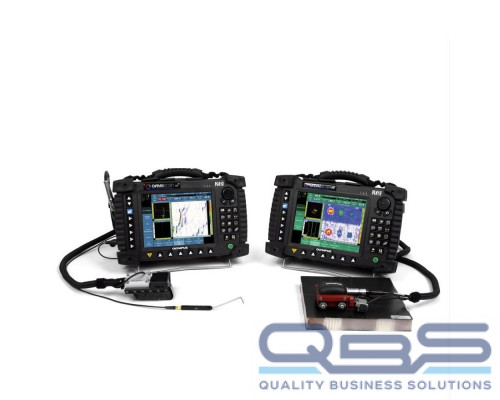

Дефектоскоп OmniScan MX ECA/ECT Olympus

Вихретоковый дефектоскоп OmniScan MX ECA/ECT — это портативный дефектоскоп, позволяющий сканировать изделия и конструкции из металла и других токопроводящих материалов для выявления дефектов.

Особенности

Прибор имеет некоторые особенности:

1. Отображение информации об измерениях в режиме реального времени, с небольшой задержкой на вывод данных.
2. Высокое качество изображения, которое отображается на широком мониторе, что позволяет детально рассмотреть полученную схему без дополнительной обработки файла.
3. Упрощенная калибровка и настройка параметров прибора, не требующая участия профессионалов с высокой квалификацией.
4. Функция сигнализации о выявленных изменениях.
5. Возможность получить развертку во время использования С-скана.
6. Применение нескольких частот в одном сканировании для детализации изображения.
7. Улучшенный поиск отклонений материала от нормы с удобной визуализацией.

Сфера применения

Вихретоковый дефектоскоп может применяться в следующих сферах:

1. Контроль качества промышленной продукции.
2. Изготовление деталей для машиностроения, авиатехники и других комплектующих различных отраслей.
3. Проверка строительных конструкций и трубопроводов на отсутствие дефектов для своевременной замены.

Компания «Инновационные технологии» предлагает вам купить вихретоковый дефектоскоп OmniScan MX ECA/ECT по выгодной цене с доставкой по всей России.

Технические характеристики

Эффективность контроля и простота использования
Программное обеспечение MXE 3.0

За исключением дополнительной функции электронного переключения между элементами, технология ECA (ВТМ) практически не отличается от технологии ECT (ВТК). Метод контроля ECA (ВТМ) прост в использовании и в калибровке. Программное обеспечение OmniScan MXE 3.0 ECA модернизировано для легкого и быстрого перехода от традиционного дефектоскопа ECT (как, например, Olympus Nortec® 500) к дефектоскопу ECA со всеми его многочисленными функциями.

Импедансная плоскость в режиме реального времени

Калибровка ECA (ВТМ) почти не отличается от калибровки традиционного ECT (ВТК). Принцип отрыва ПЭП от поверхности, настройки усиления и нулевого положения сохраняются, поэтому калибровка не занимает много времени.

Генерация сигналов при отрыве ВТМ-преобразователя от поверхности происходит так же, как с использованием традиционного вихретокового (ECT) ПЭП.

Настройка фазового угла в режиме реального времени с помощью ручки регулятора OmniScan. Подобным образом настраиваются параметры усиление, вертикальное усиление и нулевая точка (Г/В).

Замена традиционным методам НК
Не требует удаления красочного покрытия

Особенностью контроля ВТМ является возможность измерения через тонкие покрытия из проводящего материала. Такая возможность дает огромное преимущество перед существующими методами неразрушающего контроля (капиллярным, магнитопорошковым или магнитооптическим), так как не требует снятия и наложения покрытия, что значительно экономит время и средства.

Капиллярный метод контроля (с использованием красного красителя)

Контроль ВТМ. Цветовая схема изображения похожа на капиллярный метод с красным пенетрантом. Настройка чувствительности позволяет обнаружить больше или меньше дефектов.

Основные преимущества

• Нет необходимости в снятии красочного покрытия
• Визуализация и архивирование данных
• Одноступенчатый контроль, высокая скорость сканирования, мгновенный вывод результатов
• Значительная экономия времени (обычно 10:1)
• Сокращение общего времени производственного цикла
• Определение глубины залегания дефекта
• Регулируемая чувствительность. Анализ результатов обработки
• Экологически безвредный метод контроля (отсутствие химикатов).

Многообразие цветов и оттенков палитры — больше возможностей

Новое программное обеспечение MXE 3.0 ECA, как и традиционные методы НК, использует широкую цветовую палитру (патентное право) для отображения сигналов ECA.

Контроль проникающими веществами (капиллярный, флуоресцентный контроль)

Магнитопорошковый метод (красный порошок)

Магнитопорошковый метод (флуоресцентный магнитный порошок)

Анализ, создание отчетов и архивирование данных
Подтверждение или пересмотр результатов контроля

Даже после завершения контроля в полевых условиях, OmniScan® MX ECA продолжает отображать значения, благодаря встроенным функциям хранения данных, анализа и составления отчетов. OmniScan MX ECA позволяет просматривать отдельные значения и, в случае необходимости, вносить поправки. Новое программное обеспечение MXE 3.0 ECA имеет улучшенные курсоры (баз) данных, управляемые напрямую с прибора (в полевых условиях), или с помощью USB-мыши (в помещении).

Интуитивные указатели MXE 3.0 позволяют легко выбирать любое показание.

Быстрое внесение поправок. В приведенном примере показана настройка усиления (контрастности).

Мгновенное создание отчетов. Архивация данных

OmniScan MX позволяет создавать отчеты простым нажатием клавиши. Настройки создаваемых отчетов редактируются пользователем. Однако, нельзя изменить формат отчета, который установлен по умолчанию и уже включает снимок экрана и поля данных.

Архивация файлов данных контроля также очень про- ста. Одно нажатие клавиши (во время сбора данных или анализа) — и данные сохраняются во внутренней памяти прибора.

Быстрый и эффективный анализ данных с использованием мыши. Сохранение файлов данных на ПК с помощью карты CompactFlash.

Использование кодировщика для упрощенной интерпретации полученных данных
Улучшенная калибровка 1-2-3

OmniScan® MX ECA не только отображает сигналы ECA в традиционной плоскости импедансов ECT, но также предоставляет другие экранные схемы и области отображения. В этом заключается преимущество контроля ВТМ с применением кодировщика. Эти изображения могут стать частью процесса калибровки и обеспечить наглядность ВТ контроля (включая проверку по принципу «Да/Нет» на основе пользовательских критериев приемки).

Благодаря интуитивному интерфейсу, OmniScan MX ECA также прост в настройке и эксплуатации, как «раз, два, три».

1 Настройте элементы управления ECT в реальном времени с использованием импедансной плоскости.

2 Активируйте кодировщик и отображение С-скан.

3 Задайте настройки и будьте готовы к выполнению контроля.

Настройка контрастности с использованием усиления на полноэкранном C-скане.

Непрерывный режим кодирования

Преимущество временного контроля – практически безлимитные возможности сканирования с минимальным воздействием прибора; тогда как преимуществом кодированных сканов (C-сканов) является отображение полноценных цветных изображений и информации о местоположении, форме и размерах дефектов.

Программное обеспечение MXE 3.0 ECA включает непрерывный режим кодирования, позволяющий корректировать цветные изображения, и является простым в использовании. Данный режим обеспечивает высокое качество контроля, так как полученные результаты записываются выборочно, по усмотрению пользователя.

Яркий цветной экран
Определение глубины дефектов с помощью цветовой маркировки C-сканов

Как и в технологии ВТК, при выявлении поверхностных и подповерхностных трещин, размеры дефекта определяются по амплитуде отраженного сигнала вихревых токов. Возможность цветовой маркировки значений амплитуды и изображение каждого эхо-сигнала канала с информацией о местоположении обеспечивают наглядный и понятный C-скан. Полученные изображения можно сохранить на съемную карту памяти Compact Flash или использовать в отчетах OmniScan® MX.

Для калибровки чувствительности и контрастности ECA необходим стандартный образец с дефектами известной глубины.

Откалиброванная развертка ECA с использованием различных цветов для каждого диапазона глубины дефектов.

Контроль обшивки самолета: выявление коррозии. Цвета указывают на глубину дефектов.

Допустимость дефектов на основе пороговых значений

С дефектоскопом OmniScan MX ECA оценка допустимости дефекта производится с учетом цветового отображения C-скан. ПО MXE 3.0 ECA имеет широкий спектр цветовых оттенков для оптимального отображения сигналов во время ВТМ контроля.

Более того, новая функция сигнализации C-скан упрощает стробирование сигналов отбраковки, мгновенно изменяя цвета C-скана при вхождении сигнала импедансной плоскости в зоны сигнализации.

Новое ПО MXE 3.0 ECA имеет широкую палитру заранее заданных цветов и оттенков
(патентные права).

C-скан меняет цвет, как только сигнал входит в зону отбраковки (функция сигнализации).
