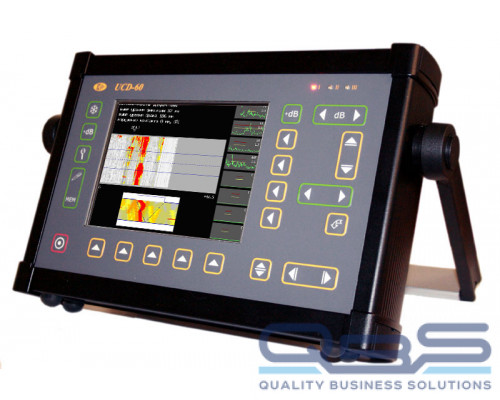

Дефектоскоп УСД-60-8K Weldspector

Ультразвуковой дефектоскоп УСД-60-8K Weldspector — это прибор, необходимый для контроля сварных швов и выявления дефектов с помощью УЗ-волн, осуществляемых вручную. Благодаря использованию при производстве новейших технологий, может оперативно проводить проверку сварных соединений со скоростью до 4м/мин.

Главные преимущества

1. Применение разнообразных сканеров дает возможность выстраивать визуально С-скан шва с высокоточным определением местонахождения дефекта.
2. Дополнительно обеспечивается точность проведенных испытаний и функция возвращения в место шва без потери координаты.
3. Благодаря четырехканальным преобразователям, расположенным с каждой стороны ото шва, обеспечивается возможность осуществления проверки за одно движение.

Основные особенности

• Возможность единоовременно отображать сигнал во всех каналах УЗ-проверки.
• Полноэкранное выведение данных.
• Независимое ВРЧ в любом из каналов проведения испытаний.
• Функция калибровки энкодера позволяет более точно определять местонахождение дефекта.
• Возможность сохранять и просматривать данные проведенных проверок.
• Возможность обрабатывать и анализировать проверенные участки.
• Наличие встроенного ПО для аналитики полученных результатов и создания протоколов.
• Четкий и контрастный TFT-дисплей разрешением 640 х 480.
• Возможность осуществления проверок при ярком солнечном свете и при низких морозных температурах.
• Доступно подключение разнообразных сканеров.
• Автонастройка на введенную вручную ширину сварного шва.

Дефектоскоп UCD-60-8K является надежным устройством, что гарантирует не только точность результатов проведенных испытаний, но и долговечность, и надежность устройства.

Компания «Инновационные технологии» предлагает вам купить ультразвуковой дефектоскоп УСД-60-8K Weldspector по выгодной цене с доставкой по всей России.

Технические характеристики

Развертка	мин.: 0 — 2,67мкс макс.: 0 — 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка	от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала	до 6000 мм (эхо-режим)
Диапазон скоростей	1000 — 9999 м/с
Задержка в призме	0 — 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
Демпфирование	25 ом / 50 ом/ 1000 Ом
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса	регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ	регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц
Усилитель	широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления	100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 32 точкам, регулируемая по высоте
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка	компенсированная, 0 — 90% высоты экрана
Зоны контроля	три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
Дисплей	Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
А-сигнал	480 x 300 точек в стандартном режиме
Память	500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	Ethernet
Разъемы преобразователей	2 СР50 (BNC)
Аккумулятор	Li-ion 8 А/ч
Время работы	6-8 часов от аккумуляторов
Внешнее питание	блок питания от сети 220 В, 50Гц AC
Напряжение питания	18V/3,5A DC
Диапазон рабочих температур	от -30º C до +55° C
Размер (В x Ш x Д)	190 мм x 285 мм x 50 мм
Масса	3,5 кг с аккумуляторами

Комплектация

электронный блок УСД-60-8К со встроенным Li-ion аккумулятором 1
блок питания сетевой 18В / 220В 1
защитный чехол с блендой и креплением на корпусе оператора 1
кабель СР50-Lemo00 2
Преобразователь ультразвуковой П111-5-К6 1
Преобразователь ультразвуковой П121-2,5-65 1
кабель 60-Ethernet-1m для связи с ПК 1
кабель 60-Ethernet-2m для связи с ПК 1
Ethernet Switch для УСД-60 1

Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента):
- диам. от 219 мм //арт. 61330
- диам. от 500мм // арт. 61320 1
Многоканальный акустический блок 3А8К5070-65-65 (Частота 5МГц, толщины 6-12мм) 2
61321 Многоканальный акустический блок
3А8К2568-65-65 (Частота 2.5МГц, толщины 12-24мм) 2
Многоканальный акустический блок 3А8К2560-57-55 (Частота 2.5МГц, толщины 24-40мм) 2

Комплект настроечных образцов с зарубками 6
Запасной комплект аккумуляторов 1

Внешнее зарядное устройство для аккумуляторов 1

Пульверизатор PolySpray для нанесения контактной жидкости 1
FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу 2
КМ-8 запасной 8-ми канальный коммутатор 1

Пуско-наладочные работы и обучение персонала Заказчика (1-2 дня) 1

программное обеспечение на CD-диске 1

комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки, свидетельство об обучении) 1
Комплект ударопрочных кейсов для переноски и хранения 2
