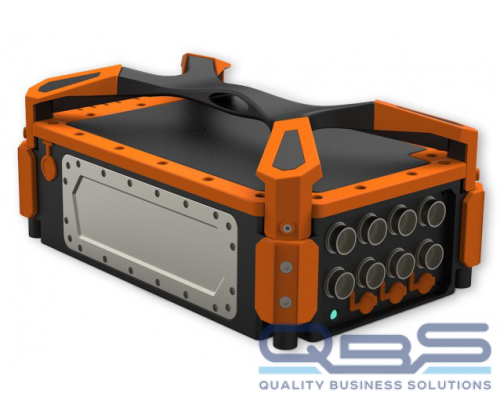

Портативное устройство Альфаскан 8 состоит из центрального блока с мощным электронным и программным обеспечением, предназначенного для моделирования, сбора и обработки данных с ультразвуковых датчиков. ПО позволяет передавать обработанную информацию на удалённый персональный или переносной компьютер с помощью Wi-Fi или Ethernet соединения.
Дефектоскоп разработан в первую очередь для автоматизированного ультразвукового контроля продольных и кольцевых швов, картографирования коррозии и контроля расслоений основного металла. Реализует одновременную работу методов ФР, TFM / FMC, TOFD, UT. Проводит ультразвуковой контроль с отображением и записью всех сканов, в том числе 3D визуализацию дефектов. ПО осуществляет полноценный анализ полученных результатов, автоматическое распознавание дефектных участков и формирование отчета.
Дефектоскоп специально разработан для эксплуатации в экстремальных условиях и оснащен алюминиевым корпусом со степенью защиты IP65. Способен работать в диапазоне температур от -40 °С до +60 °С.
Особенности и преимущества
- Поддержка TFM / FMC
- Режим отображения данных: A / B / S / C / 3D
- Возможность расширить аппаратное и программное обеспечение по требованию заказчика для индивидуальных задач
- Возможность применения для всех видов автоматизированных комплексов для ультразвукового контроля с применением ФР преобразователей
- Подключение к внешним устройствам по Wi-Fi или по кабелю
- Использование уже имеющихся на предприятии компьютерного оборудования и ПО для просмотра изображения
- Мощное электронное и программное обеспечение для моделирования, обработки изображений и анализа данных
- Моделирование процесса контроля с учетом реальных параметров объекта в реальном времени (поддержка функции импорта моделей из AutoCAD)
Технические характеристики
Диапазон воспроизведения амплитуды зондирующих импульсов при нагрузке 50±1 Ом, В: | от 50 до 400 от 50 до 100 от 50 до 200 |
Пределы допускаемой относительной погрешности амплитуды зондирующих импульсов на нагрузке 50±1 Ом, % | ±10 |
Диапазон воспроизведения длительности зондирующих импульсов, мкс: | от 0,03 до 0,5 от 0,03 до 1 |
Пределы допускаемой абсолютной погрешности установки длительности зондирующих импульсов, мкс | ±(0,0005 Т*+0,01) |
Диапазон воспроизведения частоты следования зондирующих импульсов, Гц: | от 100 до 1000 от 100 до 20000 от 100 до 10000 от 100 до 25000 |
Пределы допускаемой относительной погрешности установки частоты следования зондирующих импульсов, % | ±20 |
Диапазон регулировки усиления приёмника, дБ | от 0 до 120 от 0 до 100 |
Пределы допускаемой абсолютной погрешности регулировки усиления приёмника, дБ: - в диапазоне от 0 до 60 дБ включ. - в диапазоне св. 60 дБ до наибольшего предела измерений | ±1 ±2 |
Диапазон измерений глубины залегания дефекта при использовании прямых ПЭП (по стали), мм | от 0,5 до 15000 |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта при использовании прямых ПЭП (по стали), мм | ±(0,01Н**+0,05) |
Диапазон измерений расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным ПЭП), мм | от 0,5 до 15000 |
Пределы допускаемой абсолютной погрешности измерений расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм | ±(0,01+0,05 Х***) |
Т* - измеренное значение длительности импульсов, мкс; Н** - измеренное значение глубины залегания дефекта, мм; X*** - измеренное значение расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования, мм. |
Комплектация
- Дефектоскоп
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
