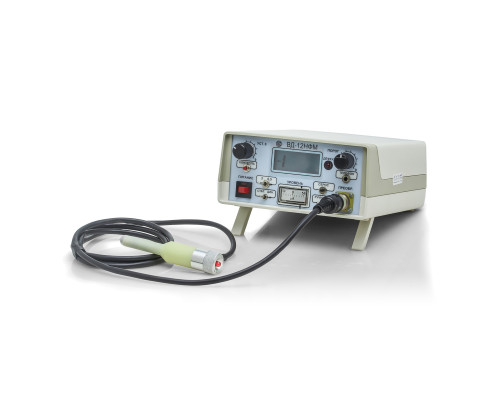

Вихретоковый дефектоскоп с 2 преобразователями ВД-12НФМ

Вихретоковый дефектоскоп ВД-12НФМ — это средство для проведения ручного неразрушающего контроля. Прибор позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных, латунных и алюминиевых сплавов. Вихретоковый метод не требует контакта с поверхностью детали, поэтому может выявлять дефекты через покрытия, слои окислов и загрязнений. Допускается контроль изделий сложной формы, криволинейных или грубых поверхностей.

Принцип работы прибора

Вихретоковый метод неразрушающего контроля основан на регистрации вторичных электромагнитных полей вихревых токов, индуцированных внешним высокочастотным магнитным полем в контролируемом изделии. В местах нарушения сплошности (однородности), где проводимость меняется, картина распределения вихревых токов и их магнитных полей также меняется. Это позволяет уверенно определить местоположение, а также оценить размер и глубину поверхностной трещины.

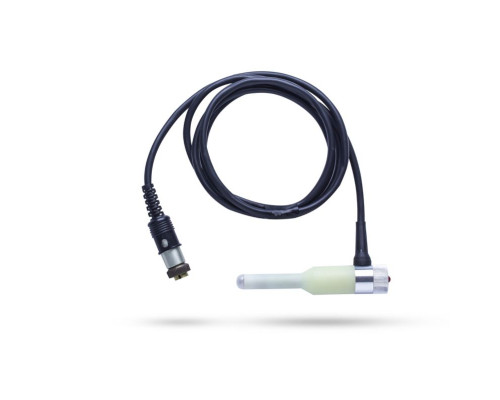

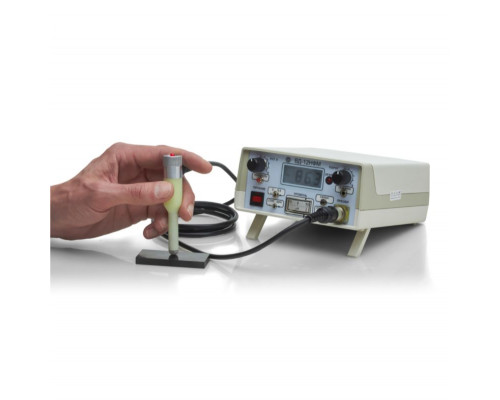

Выносные преобразователи являются дифференциальными трансформаторами тока с одной возбуждающей и двумя симметричными регистрирующими катушками, включёнными встречно-последовательно. Прибор измеряет разность фаз принятого и опорного сигнала, сравнивает её с установленным порогом и выдаёт сигнал о наличии дефекта.

Особенности конструкции и преимущества

Вихретоковый дефектоскоп ВД-12НФМ снабжается выносными преобразователями трёх типов, для контроля изделий из металлов и сплавов в различных условиях. Дифференциальное включение датчиков преобразователя позволяет эффективно подавлять индустриальные помехи. Система автоматической регулировки усиления (АРУ) компенсирует влияние зазоров между преобразователем и поверхностью изделия (лакокрасочные и изоляционные покрытия, шероховатости, вогнутые участки). Есть также возможность ручной отстройки от внешних воздействий и влияющих факторов.

При обнаружении дефекта срабатывает световая и звуковая сигнализация. При работе в условиях сильной зашумлённости предусмотрено подключение головных телефонов. Цифровой индикатор позволяет оценить размеры нарушения сплошности.

Автономное питание от 4 аккумуляторов типа АА вместе с возможностью питания от сети, малые габариты и масса, большой диапазон рабочих температур позволяют использовать прибор в лабораторных, цеховых и полевых условиях.

Область применения

Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов. Нормативными документами РЖД прибор рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов. Также возможно применение дефектоскопа для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.

Технические характеристики

Выявление дефектов обеспечивается при следующих условиях:

• радиус положительной кривизны контролируемой поверхности не менее 10 мм
• угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град
• минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не мене:
  1. · для преобразователя Иа5.125.002 – 4;
  2. · для преобразователя Иа5.125.006 – 1;
  3. · для преобразователя Иа5.125.006-01 – 1.

* Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе) при шероховатости поверхности не более R a 1,25 и максимальном зазоре до 0,2 мм-0,3+/-0,05мм.

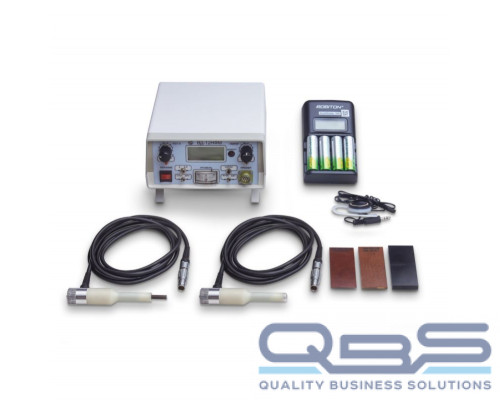

Комплектация

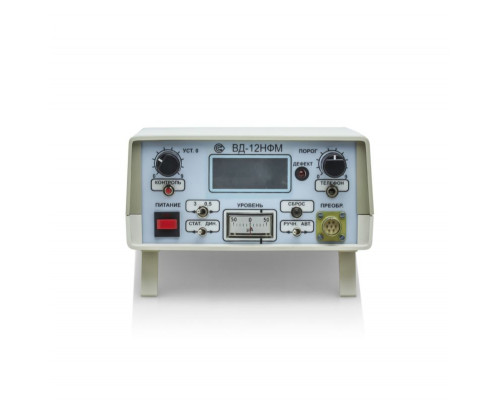

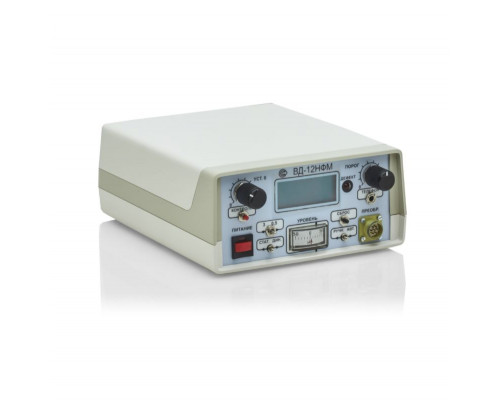

• Электронный блок.
• Преобразователь, тип 1.
• Преобразователь, тип 2.

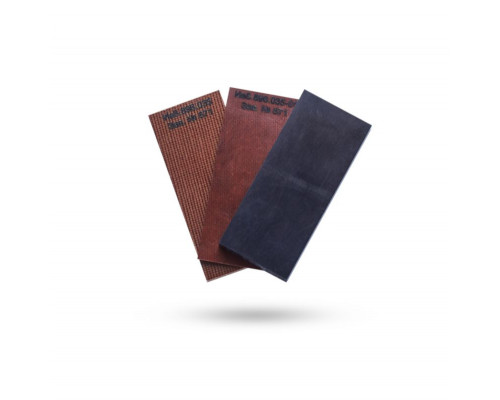

• Комплект образцов КОИДЗ-ВД(ОИД Иа8.896.34, ОЗ Иа8.896.035, Иа8.896.035-01).
• Аккумуляторы типа АА.
• Зарядное устройство.
• Телефон малогабаритный.
• Ключ специальный.
• Футляр для ОИД Иа8.896.082.

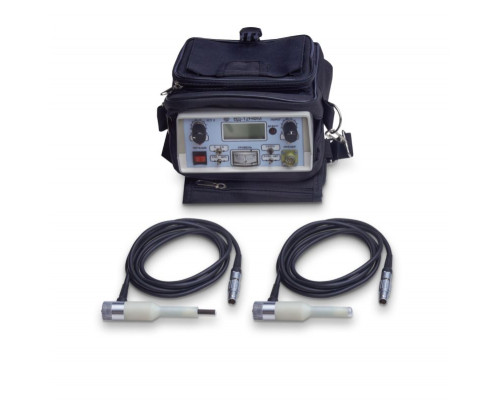

• Сумка-чехол.
• Комплект документации.
