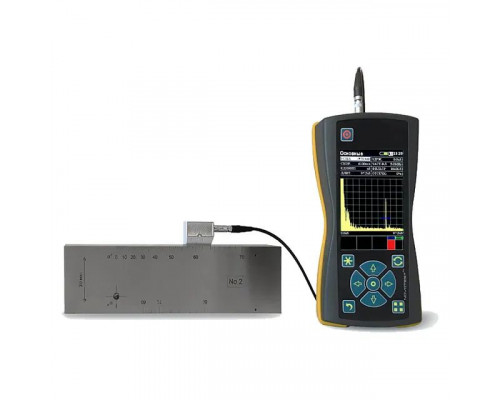

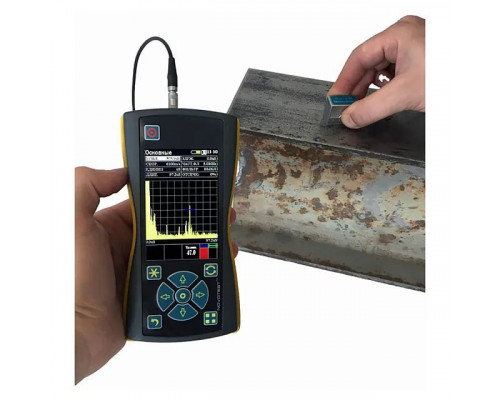

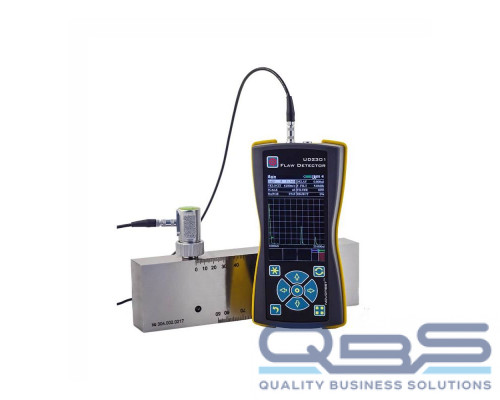

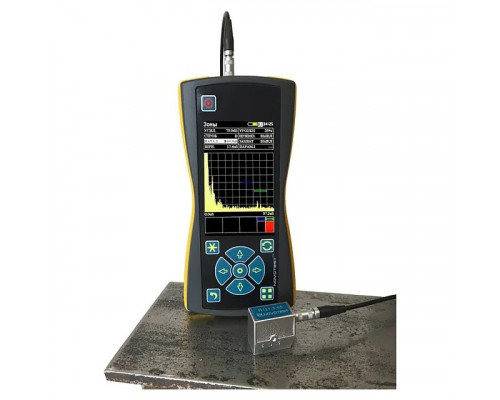

Ультразвуковой дефектоскоп NOVOTEST УД2301 一 это компактное и удобное устройство для неразрушающего контроля сварных швов, оснащенное специальным силиконовым бампером-чехлом, разработанным для использования в условиях повышенной сложности.
Принцип работы
Основная сфера действия дефектоскопа заключается в способности отражать УЗ колебания от грани разделения сред с различными акустическими параметрами. Полученные сигналы обрабатываются пьезоэлектрическим преобразователем.
Дефектоскоп ультразвуковой NOVOTEST VA2301 (UD2301) разработан для определения глубины залегания, точек нахождения и равноценного размера дефектов, а также параметров изделий, амплитуд отражающихся импульсов при контроле продуктов в разных областях промышленности (машиностроении, авиастроении, металлургии, для отслеживания состояния оборудования ТЭС и АЭС, при установке металлоконструкций, в обслуживании транспортных средств).
Особенности прибора
Специфика использования включает удобство использования в одной руке (при этом комфортно работать как левшам, так и правшам). Устройство соответствует стандартам контроля неразрушающего, имеет защищенный корпус от воды и твердых тел на уровне IP65.
ПО и параметры
ПО обеспечивает защиту идентификационных данных и измеренных результатов. ИД ПО включают в себя наименование, номер версии и цифровой идентификатор.
Особенности:
- встроенная энергонезависимая память,
- разъемы для преобразователей,
- USB интерфейс,
- температурный диапазон -15С до +50С,
- параметры - 160 мм x 80 мм x 38 мм,
- вес - 0,25 кг без аккумуляторов.
Базовая гарантия производителя составляет 1 год, а также предусмотрена возможность приобретения расширенной гарантии до 5 лет.
Компания «Инновационные технологии» предлагает вам купить ультразвуковой дефектоскоп NOVOTEST УД2301 по выгодной цене с доставкой по всей России.
Технические характеристики
| NOVOTEST УД2301 | |
|---|---|
| Диапазон измеряемых глубин (по стали), мм | До 6000 |
| Диапазон регулировки усиления | 125 дБ, с шагом 0,5 дБ |
| Временная регулировка чувствительности (ВРЧ) | Диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
| Зоны контроля | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
| Зондирующий импульс | Настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Память | Настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора |
| Рабочие температуры, град | -20…+50 |
| Развертка | Мин.: 0 - 6 мкс, макс.: 0 - 1000 мкс с шагом 25 нс |
| Кривая Амплитуда-Расстояние (АРК) | Построение по 32 точкам, регулируемая по высоте |
| Задержка | От 0 мкс до 1000мкс с шагом 25 нс |
| Зоны контроля | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов. |
| Максимальная толщина контролируемого материала | До 6000 мм (эхо-режим) |
| Автоматическая Сигнализация Дефектов (АСД) | Световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Задержка в призме | 0 - 100 мкс с шагом 25 нс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Измерение временных интервалов | От 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Демпфирование | 50 Ом |
| Входной импенданс | 50 Ом / 600 Ом |
| Измерение амплитуды | В дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Зондирующий импульс | Видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Частота повторений ЗИ | Автоматически регулируемая от 10 до 600Гц |
| Отсечка | Компенсированная, 0 - 90% высоты экрана |
| Усилитель | Широкополосный 0.4-20 МГц (6 дБ) |
| Диапазон регулировки усиления | 125 дБ, с шагом 0.5 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | Диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Детектирование | Полное, радиосигнал (во всем диапазоне развертки), B-scan, |
| Дисплей | Цветной, TFT 480 х 320 точек 135 х 100 мм. |
| Память | До 32 гигабайт |
| Интерфейс | USB, |
| Разъемы преобразователей | 2 Lemo |
| Аккумулятор | АА |
| Время работы | До 5 часов с аккумулятором 2700 мА/ч |
| Внешнее питание | Блок питания от сети 220 В, 50Гц AC |
| Диапазон рабочих температур | От -20 град C до +50град C |
| Размер (В x Ш x Д) | 160 мм x 80 мм x 38 мм |
| Масса | 610 грамм (0,61 кг) с аккумуляторами |
Комплектация
- Ультразвуковой дефектоскоп NOVOTEST УД2301 (электронный блок)
- Преобразователи П111-5-К6, П121-5-65
- Кабель соединительный Lemo-Lemo
- Аккумуляторы АА (3 шт.)
- Зарядное устройство
- Кабель для подключения к компьютеру
- Паспорт
- Руководство пользователя
- Кейс
- Дополнительные опции для заказа:
- Свидетельство о калибровке
- Дополнительные преобразователи к дефектоскопу
- Дополнительные кабели к дефектоскопу
- Дополнительное зарядное устройство
- Стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
- Стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
- Стандартные образцы предприятия для настройки глубиномера (ступенька)
- Контактная жидкость (гель) для ультразвукового контроля
