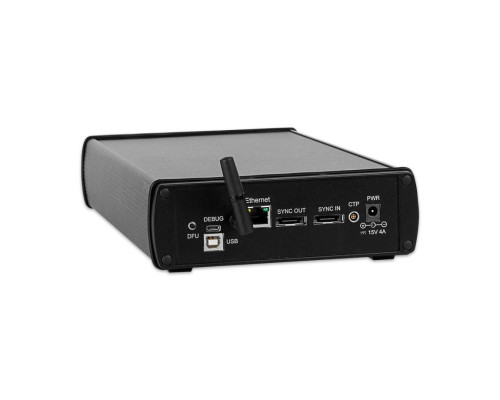

OEM дефектоскоп A1580 SONIC-HF АКС – это высококачественный блок сбора данных, разработанный для автономного и интегрированного использования в лабораторных и промышленных условиях проведения ультразвукового контроля. Одноканальный дефектоскоп представляет собой излучатель и приемник. Совместим с любыми типами пьезоэлектрических преобразователей с жидкостным, иммерсионным и воздушным контактом, а также с преобразователями, разработанными по технологии сухого точечного контакта (СТК).
С помощью набора инструментальных средств разработки программного обеспечения (SDK) пользователь может разработать индивидуальное программное приложение для конкретной задачи.
A1560 SONIC-HF предназначен для сбора данных при проведении высокочастотно ультразвукового контроле металлов, пластмасс и композитных материалов. Прибор регистрирует эхо-сигналы при проведении контроля с помощью совмещенных и раздельно-совмещенных преобразователей.
Технические характеристики
| Параметр | Значение |
| Выходное напряжение передатчика, В | от 5 до 200 |
| Форма и период возбуждения передатчика, меандр | от 0,02 до 20,0 |
| Частота следования импульсов передатчика, Гц | от 1 до 10 000 |
| Длина вектора сбора данных приёмника, сэмплов | 100 000 |
| Частоты дискретизации АЦП приёмника, МГц | 1, 2, 5, 10, 25, 50, 100 |
| Ширина полосы приёмника, кГц | от 10 до 18 000 |
| Динамический диапазон усилителя, дБ | от 0 до 80 |
| Динамический диапазон аттенюатора, дБ | от - 20 до 0 |
| Количество программируемых точек DAC функции | 16к |
| Динамический диапазон DAC функции, дБ | 80 |
| Коэффициент усреднения | от 1 до 256 |
| Тип используемых преобразователей | совмещённые и раздельно-совмещённые пьезоэлектрические преобразователи с жидкостным и иммерсионным контактом, преобразователи с технологией СТК и воздушным зазором |
| Интерфейс | Ethernet 1 Gbit/s, (опционально WiFi 5) |
| Источник питания | USB C PD 35 Вт или PoE 30 Вт |
| Номинальное напряжение питания, В | 15 |
| Габаритные размеры, мм, не более | 116х56х230 |
| Масса электронного блока, г, не более | 950 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: | |
| – температура окружающего воздуха, ºС | от -30 до + 55 (с WiFi модулем -20) |
Комплектация
- Электронный блок дефектоскопа ультразвукового A1580 SONIC – 1 шт.
- Адаптер питания 230 В (220) В - USB C PD профиль 15 В 35 Вт с кабелем USB A – USB C (или адаптер питания 230 В (220) В - PoE 30 Вт с патчкордом) – 1 шт.
- Кабель USB C – USB C (для синхронизации) – 1 шт.
- Двойной кабель BNC-LEMO – 1 шт.
- Одинарный кабель BNC-LEMO – 1 шт.
- Жесткий кейс – 1 шт.
