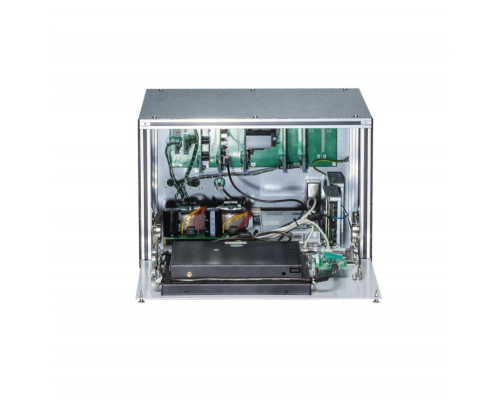

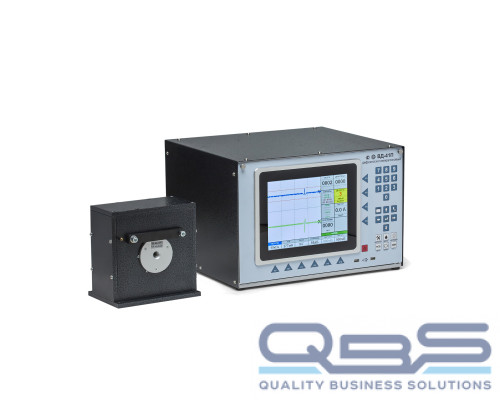

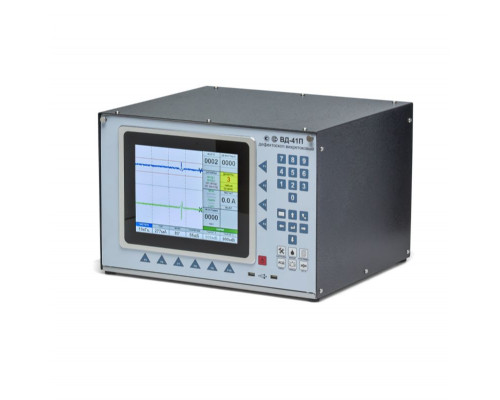

Вихретоковый дефектоскоп ВД-41П— это прибор, который предназначен для работы в составе автоматизированных линий контроля качества на трубопрокатных и металлопрокатных предприятиях при непрерывном выходном контроле продукции совместно с другими вспомогательными устройствами: краскоотметчиком, датчиком пути, датчиком наличия объекта, автоматическим сортировщиком, демагнитизатором. Также может использоваться при входном контроле на машиностроительных предприятиях автомобильной, авиационной, нефтегазовой, сельскохозяйственной отраслей. Соответствует ГОСТ Р ИСО 10893-2-2016 (ISO 10893-2:2011).
Особенности прибора
Прибор может работать с различными типами преобразователей для обнаружения дефектов в сплошных цельнотянутых, горяче- и холоднокатаных изделиях (бесшовных трубах, прутках, проволоке, профилях и т.п.), в прямых и спиральных сварных соединениях. Поддерживаются вихретоковые преобразователи накладного и проходного типа, а также секторные. ВД-41П оснащен специализированными интерфейсами для подключения вспомогательного оборудования и может осуществлять контроль выпускаемых изделий в реальном времени в составе поточных производственных линий. Высокочастотный фильтр автоматически регулируется в зависимости от скорости. Есть возможность автоматического контроля работоспособности измерительного преобразователя. Для обработки данных применяется программный регулируемый фильтр. Сигнал оценивается с помощью масок круговой и секторной. Возможна сортировка по результатам контроля.
Технические характеристики
Частоты контроля | 1,0 100 кГц |
Частоты возбуждения | 3 - 70 кГц |
Скорость контроля (скорость линии) | 0,5 - 5 м/с |
Автоматически регулируемый в зависимости от скорости высокочастотный фильтр. | да |
Регулировка фазы сигнала | 0 - 359 |
Регулировка тока преобразователя | 50 500 мА |
Автоматический контроль работоспособности измерительного преобразователя. | да |
Обработка данных | Программный регулируемый фильтр |
Оценка сигнала с помощью масок | Круговая маска Секторные маски |
Сортировка по результатам контроля | да |
Дисплей | 10,2 (26 см) сенсорный LCD (800x600) |
Используемая операционная система | WINDOWS 7 |
Диалоговый язык | русский, другие языки (опция) |
Поддерживаемые вихретоковые преобразователи | накладного типа, проходного типа, секторные |
Интерфейсы | Разъем для подключения блока преобразователя Разъем управления внешней автоматикой 4 выхода с регулировкой задержки - сухой контакт 2 внешних информационных входа VGA интерфейс для подключения внешнего монитора Шина USB 2.0 Сеть: Ethernet (TCP/IP) Другие интерфейсы по специальному заказу |
Питание | 220 В, 50 Гц |
Диапазон рабочих температур | 0 до +40C |
Вид климатического исполнения | УХЛ 4 |
Степень защиты корпуса | IP 53 |
Размеры, ш/в/г | 471 мм х 285 мм х 460 мм / встраивание в 19 стойку/шкаф |
Масса | прим. 20 кг |
Обработка данных
| Программный регулируемый фильтр. | |
| Сортировка по результатам контроля. | |
| Дисплей: | 10,2 (26 см) сенсорный LCD (800x600). |
| Используемая операционная система: | WINDOWS 7. |
| Диалоговый язык: | русский, другие языки (опция). |
| Поддерживаемые вихретоковые преобразователи: | накладного типа, проходного типа, секторные. |
Комплектация
- Базовая.
- Электронный блок.
- ЗИП:
- Плата генератора (А2);
Плата измерительная (А3/А4);
Плата автоматики (А1);
Плата усилителя (А5). - Кабель сетевой компьютерный.
- Комплект документации.
