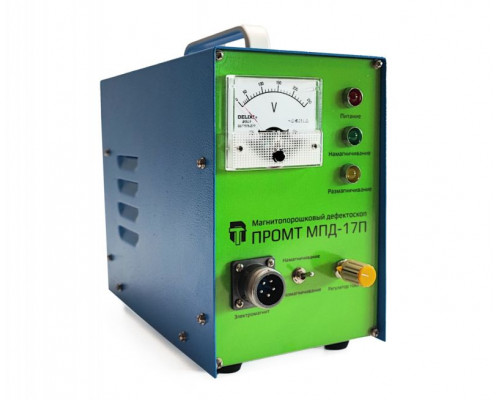

Магнитопорошковый дефектоскоп ПРОМТ МПД-17П НТЦ Промтехнологии

Магнитопорошковый дефектоскоп ПРОМТ МПД-17П НТЦ Промтехнологии — это прибор, который предназначен для намагничивания ферромагнитных объектов приложенным магнитным полем переменного тока и дальнейшего размагничивания убывающим магнитным полем при проведении магнитопорошкового контроля по ГОСТ 53700-2009, ГОСТ 56512-2015, ГОСТ ISO 17638-2018 и ГОСТ Р ИСО 9934-1-2011. В основе метода лежит визуальный контроль рисунка созданного ферромагнитными частицами на поверхности намагниченного изделия. Такой рисунок позволяет выявлять мельчайшие поверхностные и подповерхностные дефекты, так как в местах их расположения магнитное поле искривляется, что приводит к скапливанию частиц на этих участках. Намагничивание происходит путем установки выбранного электромагнита подключенного к блоку управления на контролируемую деталь. Благодаря выбору электромагнитов различного типа дефектоскоп позволяет проводить контроль практических любых по форме объектов, включая трубы и лопатки. Блок управления имеет регулировку тока намагничивания в широком диапазоне, есть функция быстрого размагничивания. Является модифицированной версией устройства NOVOTEST МПД-17П.

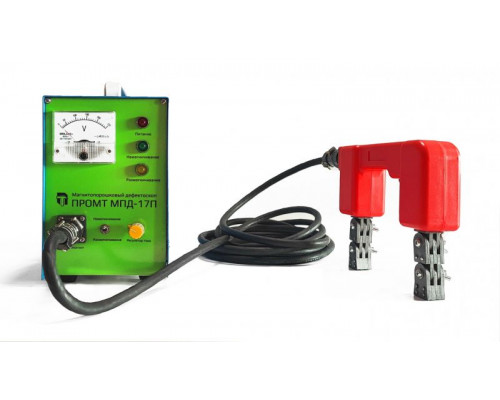

Это простой в применении и надежный прибор, представляющий из себя блок управления и подключаемые к нему электромагниты различных типов, включая соленоид для контроля радиусных объектов. Электромагниты состоят из корпуса с катушкой, контактных полюсов (тип «Д», «А» и «Е»), кнопки и разъема подключения кабеля. Включение электромагнита выполняется нажатием кнопки на его корпусе, соединение с блоком управления - кабелем, подключаемым к разъему. Для намагничивания и размагничивания детали достаточно 4-х секунд. Поставляется в металлическом кейсе с отделениями для магнитов, блока и кабелей.

Назначение

Намагничивание и размагничивание деталей при проведении магнитопорошковой дефектоскопии.

Особенности

• Соответствие ГОСТ.
• Переменный ток.
• Несколько типов электромагнитов.
• Быстрое намагничивание объектов различной формы.
• Регулировка и контроль тока намагничивания в широком диапазоне.
• Функция быстрого размагничивания.
• Питание от сети переменного тока 220 В.
• Надежная конструкция.
• Небольшие вес и габариты.
• Поставляется в металлическом кейсе.

Варианты электромагнитов доступных к заказу

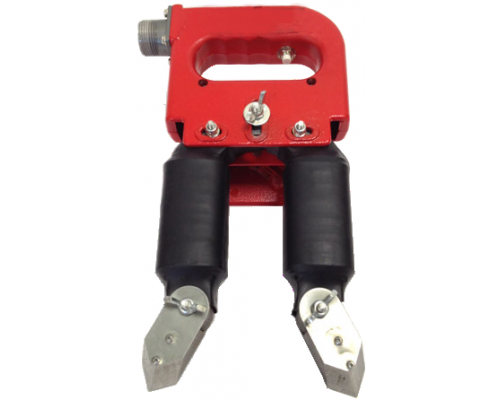

Тип А - электромагнитные клещи с регулируемым межполюсным расстоянием в пределе от 20 до 160 мм и подсветкой, формируемое усилие отрыва до 4,5 кг. Имеют подковообразную форму с подвижными заостренными контактными полюсами позволяющими проводить контроль деталей сложной формы, небольшого размера и угловых соединений.

Тип Д - электромагнитные клещи с регулируемым межполюсным расстоянием в пределе от 60 до 180 мм, формируемое усилие отрыва до 5 кг. Имеют П-образную форму и подвижные полюса с плоской контактной площадкой.

Тип Е – мощные катящиеся электромагнитные клещи с роликовым контактом и подсветкой, нерегулируемое межполюсное расстояние - 110 мм, формируемое усилие отрыва – до 12 кг. Представляют из себя 2 электромагнитных ярма собранных в конструкцию с применением технологии фазового сдвига переменного тока создающую вращающееся магнитное поле. Обладает максимальным значением силы отрыва и позволяет проводить магнитопорошковый контроль плоских поверхностей с максимальной продуктивностью для данного типа оборудования.

Тип О – цилиндрический соленоид с рабочим диаметром отверстия 150 мм. Обладает высоким значением магнитного поля в рабочем диаметре, предназначен для контроля радиусных объектов (трубы, оси, стержни и тп), деталей сложной формы и небольшого размера (включая лопасти).

Технические характеристики

Технические характеристики электромагнитов:

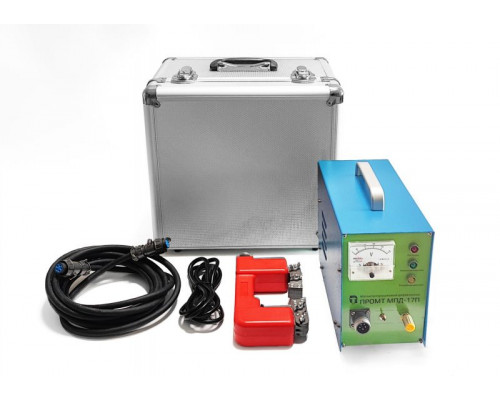

Комплектация

• Дефектоскоп магнитопорошковый МПД-17П
• 1 электромагнит на выбор заказчика
• Соединительный кабель электромагнита
• Кабель питания
• Руководство по эксплуатации совмещенное с паспортом
• Кейс
