Дефектоскоп МАНУЛ УНМ-300/2000 — это прибор, который представляет собой портативный дефектоскоп и используется для выявления поверхностных и подповерхностных дефектов в изделиях и узлах из ферромагнитных материалов методом неразрушающего магнитопорошкового контроля.
Принцип работы магнитопорошкового дефектоскопа
Прибор обеспечивает контроль и обнаружение дефектов поверхности способом приложенного поля (СПП) или способом остаточной намагниченности (СОН).

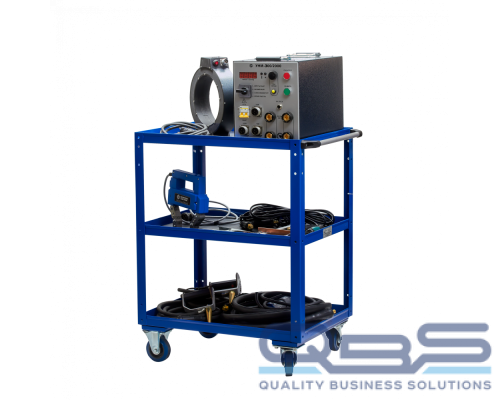

В комплект с прибором входят силовые кабели, выносные соленоиды и электромагнит, с помощью которых можно производить продольное или циркулярное намагничивание детали. Для транспортировки технического средства и обнаружения дефектов в полевых условиях предусмотрена тележка. Намагничивание осуществляется переменным, постоянным или импульсным током большой величины, за счет чего достигаются высокие значения напряженности намагничивающего поля.
Особенности и преимущества прибора магнитопорошкового контроля УНМ-300/2000:
- Микропроцессорное управление, что позволяет запоминать и точно воспроизводить нужные режимы и выбранные параметры измерения, а также работать в составе автоматизированных стендов и систем контроля.
- Намагничивающее устройство имеет на лицевой стороне цифровой индикатор и панель управления для выбора режима работы, вида и силы тока.
- Автоматическое распознавание типа подключенного внешнего намагничивающего устройства.
- Контроль температуры устройства и автоматическое отключение при перегреве.
- Выносные подключаемые устройства намагничивания позволяют контролировать качество деталей и узлов сложной формы.
- Автоматическое размагничивание контролируемых узлов и деталей.
- Оборудование соответствует требованиям ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018, РД 34.17.102-88 и РД-13-05-2006.
- Приборы семейства «Манул», УНМ-300/2000 и аналогичные одобрены к использованию на предприятиях РЖД.
Область применения
Магнитопорошковая дефектоскопия незаменима там, где требуется контроль качества различных ответственных и нагруженных узлов и деталей, выявление дефектов поверхности, возникающих при их производстве, хранении и эксплуатации.
Устройство может быть востребовано:
- на заводах по производству и ремонту автомобильной, авиационной и железнодорожной техники, предприятиях метрополитена, военно-промышленного комплекса (ВПК) (проверка валов, осей, колесных пар, поршней, балок, рессор и пр.);
- в гражданском и военном судостроении, предприятиях лифтового и кранового хозяйства (контроль такелажного оборудования, крюков и пр.);
- на трубопрокатных заводах (определение дефектов проката);
- в нефтегазовой, химической промышленности (проверка сварных швов оборудования, работающего под давлением).
Портативный магнитопорошковый дефектоскоп УНМ-300/200 имеет относительно небольшой вес и габариты, что позволяет использовать его как стационарное или переносное устройство в специализированных лабораториях по контролю качества или в обычных цехах, гаражах, ангарах, локомотивных депо или на складах.
Прибор УНМ 300/2000, как и другие средства магнитопорошкового контроля, как правило, используются вместе со вспомогательным оборудованием для приготовления и нанесения магнитного порошка (суспензии) для фиксации индикаторного рисунка магнитометрами для определения остаточной намагниченности средствами визуального контроля – лупами и эндоскопами, а также с ультрафиолетовыми облучателями в случае использования люминесцентных порошков.
Соответствие стандартам
Полностью соответствует требованиям ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018, РД 34.17.102-88 и РД-13-05-2006 в части требований, предъявляемым к намагничивающим устройствам и магнитопорошковым дефектоскопам.
Технические характеристики
| Токи намагничивания | |
Переменный | да |
Импульсный | да |
Выпрямленный | да (только для соленоида и электромагнита) |
Погрешность измерения тока намагничивания | не более 10%. |
| Характеристики импульсного тока | |
Частота следования однополярных импульсов тока при намагничивании и разнополярных импульсов тока при размагничивании | (2±0,2) Гц |
Длительность импульсов тока | не менее 1,5 мс |
| Магнитные характеристики соленоида | |
Максимальное переменное магнитное поле в центре одиночного соленоида | не менее 100 А/см. |
Максимальное переменное магнитное поле на оси в центре между двумя соленоидами, расположенными на расстоянии 200мм | не менее 60 А/см. |
Максимальное постоянное магнитное поле в центре одиночного соленоида | не менее 80 А/см. |
Максимальное постоянное магнитное поле на оси в центре между двумя соленоидами, расположенными на расстоянии 200мм | не менее 50 А/см. |
| Значения токов намагничивания | |
Максимальный переменный ток намагничивания в размотанном кабеле 6 м × 50 мм2 и на электроконтактах | не менее 1000 А |
Максимальный импульсный ток намагничивания в размотанном кабеле 4 м × 10 мм2 и на электроконтактах | не менее 2000 А |
Диапазон регулировки тока в соленоидах и электромагните | от 0,5 до 4,5 А |
| Характеристики электромагнита | |
Максимальное переменное магнитное поле в воздушном зазоре электромагнита при межполюсном расстоянии | 140 мм – не менее 75 А/см; |
Максимальное постоянное магнитное поле в воздушном зазоре электромагнита при межполюсном расстоянии | 140 мм – не менее 100 А/см |
| Режим работы | |
Режим работы – циклический | намагничивание/пауза |
Время размагничивания регулируется в пределах | от 5 до 60 с |
Размагничивание деталей | автоматический режим |
Время установления рабочего режима | не более 15 с |
Продолжительность непрерывной работы | не менее 8 часов |
| Параметры электропитания | |
Питание устройства | сети переменного тока напряжением 220 В частотой 50 Гц |
Потребляемая от сети мощность | не более 5 кВА |
| Массогабаритные характеристики | |
Габаритные размеры устройства (ш × в × г) | не более 267 мм × 245 мм × 465 мм |
Масса устройства | не более 50 кг |
| Прочие характеристики | |
Средняя наработка на отказ | не менее 12500 ч |
Среднее время восстановления работоспособности | не более 6 ч |
Средний срок службы устройства | не менее 10 лет |
Автоматическое распознавание типов подключаемой нагрузки | да (кабели, соленоиды и электромагниты) |
Управление током подключаемых электромагнита переменного/постоянного тока и соленоидов | да |
Комплектация
- Магнитопорошковый дефектоскоп УНМ-300/2000 Манул;
- Блок питания намагничивающих устройств;
- Электроконтакт 1;
- Электроконтакт 2;
- Фидер переменного тока;
- Комплект ЗИП;
- Комплект документации.
