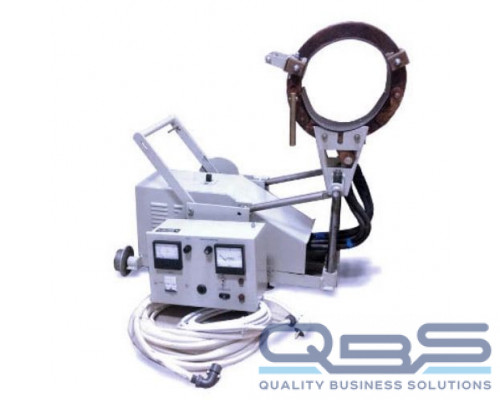

Дефектоскоп магнитопорошковый МД-13ПР

МД13 ПР - дефектоскоп магнитопорошковый (Обнаружение поверхностных поперечных трещин средний части осей вагонных колёсных пар.) - диаметр рабочего отверстия 240 мм. Допускается использование дефектоскопа для контроля других деталей из ферромагнитных материалов.

Дефектоскоп магнитопорошковый разъемный МД13ПР применяется для проведения работ по обнаружению поверхностных поперечных дефектов средней части осей вагонных колесных пар при применении неразрушающего контроля магнитопорошкового типа. Также МД 12ПР позволяет осуществлять неразрушающий контроль осей в процессе намагничивания их приложенным продольным магнитным полем соленоида 12ПР, питание которого осуществляется током частотой 50Гц. Таким образом выявление дефектов происходит при помощи явления притяжения частиц магнитопорошковой суспензии в тех местах, где имеется выход на поверхность магнитного потока, наличие в контролируемом объекте которого обусловлено присутствием нарушений сплошности.

При помощи специального соленоида осуществляется процесс намагничивания объекта контроля. В тот момент, когда детали контролируемого объекта намагничены, дефекты вызывают перераспределение магнитных потоков, которые начинают выходить на поверхность какой-то своей частью. В следствии этого на поверхности детали воссоздаются локальные магнитные полюса, которые вызывают притяжение частиц магнитопорошковой суспензии, за счет этого процесса дефекты на поверхности контролируемого объекта становятся видны. Категория размещения 4.2 по ГОСТ 15150-69 (цеховые условия вагонных депо и ремонтных заводов МПС РФ).

МАГНИТОПОРОШКОВЫЙ ДЕФЕКТОСКОП РАЗЪЕМНЫЙ МД-13 ПР

Данный магнитопорошковый дефектоскоп применяется для проведения неразрушающего контроля магнитопорошковым методом средней части оси сформированной колесной пары, за счет того, что на поверхность контроля сухим способом наносится магнитный индикатор - порошок типа ПЖВ5.160 по ГОСТ 9849. Прибор также прибором возможен контроль средней части оси и мокрым способом, но это в том случае, если проводники соленоида и блок контроля защищены от попадания в них магнитопорошковой суспензии.

В состав дефектоскопа входит блок управления и блок по средствам которого производится контроль с разъемным соленоидом. Блок управления используется для подключения к нему блока контроля от сети переменного тока 220В и 50Гц. На самом блоке управления, на его лицевой панели, располагаются индикаторы напряжения сети и намагничивающего тока стрелочного типа, а также выключатели сети и переносного светильника 12В.

Блок контроля осуществляет преобразование напряжения сети 220В и 50Гц в напряжение питания на соленоид 3,5В. Соленоид имеет диаметр рабочего отверстия 240мм.
На тележке располагается блок контроля соленоида, которая может перемещаться вдоль контролируемой поверхности средней части оси. Также у блока контроля имеется подъемное устройство с рычажной подачей, благодаря которой возможно устанавливать соленойд на необходимой высоте.

Длина зоны Достаточной Намагниченности в зависимости от максимального размера поперечного сечения детали при намагничива­нии

* - Приведены значения тангенциальной составляющей вектора напряженности магнитного поля на поверхности детали

По устойчивости к воздействию температуры и влажности окружающей среды дефектоскоп относится к группе В4 по ГОСТ 12997, но для рабочих температур от -10 до +55 оС. По устойчивости к механическим воздействиям дефектоскоп относится к изделиям ГСП обыкновенного исполнения по ГОСТ 12997

Сервисное обслуживание магнитопорошковых дефектоскопов серии МД-12П, МД-13ПР и МД-14ПКМ

Основные размеры дефектоскопа и его составных частей:
- габаритные размеры блока управления, не более, мм 395x180x340;
- габаритные размеры блока контроля, не более, мм 860x360x820;
- длина соединительного кабеля, не менее, м 10;
- диаметр рабочего отверстия разъемного
соленоида, не менее мм 240;
Масса дефектоскопа и принадлежностей не более 106,5 кг:
- масса блока управления, не более, кг 14;
- масса блока контроля, не более, кг 82;
- масса соединительного кабеля, не более, кг 8;
- масса принадлежностей, не более, кг 2,5.

Технические характеристики

Комплектация

• Блок управления
• Блок контроля

Монтажные части

• Кабель соединительный
• Провод заземления

Принадлежности

• Распылитель магнитного порошка
• Светильник РВО-42УХП2
• Лампа накаливания МО 12-40
• Лампа неоновая ТЛ3-1-2, цоколь Е10 - 6 шт
• Лампа неоновая ТЛЖ-1-2 - 6 шт
• Вставка плавкая ВП-1-1-0,5 А - 5 шт
• Вставка плавкая ВП2Б-1-6,3 А - 5 шт

Эксплуатационная документация

• Руководство по эксплуатации
• Формуляр
