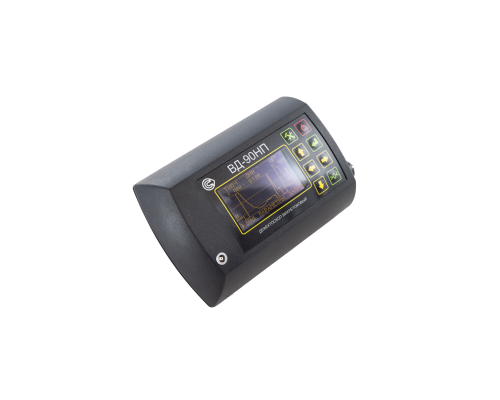

Вихретоковый дефектоскоп ВД-90НП в базовой комплектации

Вихретоковый дефектоскоп ВД-90НП — это прибор, который предназначен для проведения ручного неразрушающего контроля деталей, узлов и изделий из различных металлов и сплавов, относится к средствам обнаружения несплошностей. ВД-90НП служит для обнаружения поверхностных дефектов в деталях из ферромагнитных, а также поверхностных и подповерхностных дефектов в деталях из немагнитных сталей и сплавов.

Устройство позволяет обнаруживать трещины и микротрещины различного происхождения, в том числе вызванные стресс-коррозией, даже при наличии непроводящих зазоров (через лакокрасочные, изоляционные покрытия, загрязнения) и без непосредственного контакта с поверхностью изделия.

Принцип работы прибора

Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем вихревых токов.

Особенности конструкции и преимущества дефектоскопа ВД-90 НП

Прибор выполнен в малогабаритном корпусе, что обеспечивает его легкость, эргономичность и позволяет крепить его на поясе или на руке. Измерение выполняется с помощью выносного преобразователя, подключаемого гибким кабелем. Имеется несколько типов преобразователей для вихретоковой дефектоскопии изделий из различных материалов и различной геометрии. Большой и яркий PLED-дисплей отображает выбранные режимы работы и результаты измерений в текстовой и графической форме. ВД-90НП также характеризуют:

• высокая чувствительность – обнаруживает трещины от 0,1 мм;
• пылевлагозащитный корпус – возможность работы в полевых условиях;
• большой диапазон рабочих частот;
• максимальный рабочий зазор до 10мм;
• наличие Bluetooth;
• возможность контроля изделий с большой шероховатостью поверхности, вплоть до R_z320;
• световая и звуковая индикация обнаружения дефекта;
• широкий диапазон рабочих температур – от – 30 С до +50 С;
• автономное низковольтное питание;
• большое время непрерывной работы от одного комплекта аккумуляторов;
• соответствие ГОСТ Р ИСО 15549-2009 (ISO 15549:2008).

Применение микропроцессорной программно-аппаратной платформы позволило получить следующие эксплуатационные характеристики:

• автоматическая подстройка при изменении условий измерения, в том числе отстройка от влияния зазора;
• встроенные режимы калибровки;
• сохранение результатов измерений во внутренней памяти прибора;
• большое количество хранимых программ – наборов параметров и режимов измерения, как предустановленных, так и сохранённых пользователем, для многократного применения при контроле однотипных изделий.

Модуль беспроводной связи Bluetooth 2.0 позволяет использовать прибор совместно с внешним ноутбуком или с мобильным устройством для дистанционного управления, передачи результатов измерений для дальнейшего их сохранения, печати, документирования и анализа.

Область применения

Вихретоковый метод пригоден для проведения неразрушающего контроля и обнаружения микротрещин в изделиях и деталях из любых металлов и сплавов сложной формы, с большой шероховатостью поверхности, через непроводящие покрытия, а также для проверки сварных соединений. Дефектоскоп может применяться для контроля деталей и узлов авиационной техники.

Вихретоковый дефектоскоп ВД-90НП применяется для контроля качества и профилактического обследования:

• узлов и деталей подвижного состава на предприятиях железнодорожного транспорта: колёсных пар, корпусов автосцепок, боковых рам, надрессорных балок, лабиринтных колец, шкивов;
• труб, профилей, прутков на прокатных производствах на выходном контроле, и на входном контроле у потребителей продукции;
• изделий из алюминиевых и титановых сплавов с многослойными покрытиями на предприятиях авиационной и аэрокосмической отрасли;
• тросов, балок, ответственных узлов техники (кранов, подъёмников) в строительстве;
• магистральных трубопроводов с целью выявления стресс-коррозии.

Широкий диапазон рабочих температур, пылевлагозащищённость (степень защиты IP54), автономное низковольтное питание, продолжительное время непрерывной работы прибора позволяет использовать его в полевых условиях при низких температурах и при наличии атмосферных осадков (дождь, снег).

Технические характеристики

Комплектация

• Электронный блок вихретокового дефектоскопа ВД-90НП
• Преобразователь вихретоковый Иа5.125.052 (Тип- 2)
• Кабель преобразователя
• Зарядное устройство с аккумуляторами
• Ремень крепления на руку
• Образец с искусственными дефектами (ОИД) Иа8.896.104
• Образец покрытия (ОП) Иа8.896.035
• Кейс для хранения и переноски
• Комплект документации
