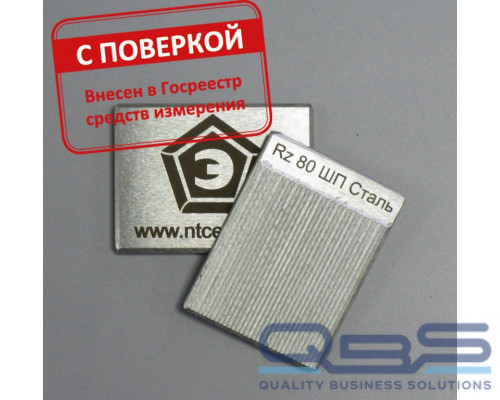

Образцы шероховатости поверхности НТЦ Эксперт

Образцы шероховатости поверхности НТЦ Эксперт — это образцы, имеющие известные параметры шероховатости. Под шероховатостью поверхности понимается совокупность неровностей, образующих ее рельеф. Образцы шероховатости (ОШС) получают определенным способом обработки - расточкой, точением, фрезерованием, строганием, шлифованием, полированием и т.д. Материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Общие технические условия для эталонов шероховатости определены ГОСТ 9378. Образцы шероховатости можно купить виде наборов или по отдельности.

Образцы шероховатости являются профессиональным инструментом и служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы применяются на машиностроительных, ремонтных и других предприятиях для экспресс оценки шероховатости на рабочих местах и в лабораториях службы ОТК.

Образцы шероховатости входят в обязательный перечень оборудования для аттестации лаборатории НК по визуальному методу, а так же в табель технической оснащенности лабораторий контроля качества ПАО «Транснефть». Параметры и характеристики шероховатости определяются в соответствии с ГОСТ 2789, обозначения шероховатости поверхностей - по ГОСТ 2.309. Методика поверки образцов шероховатости регламентируется МИ 1850. Образцы шероховатости входят в область аккредитации метрологической службы НТЦ «Эксперт» (образец сертификата) оказывающей услуги по контролю шероховатости. При необходимости проведения комплексного неразрушающего контроля, можете ознакомиться с услугами штатной лаборатории НК.

Количественно шероховатость оценивают следующими параметрами:

• Ra — среднее арифметическое отклонение профиля;
• Rz — высота неровностей профиля по десяти точкам;
• Rmax — наибольшая высота неровностей профиля.

Ряды номинальных значений параметра шероховатости Ra в зависимости от способа обработки образцов и базовые длины должны соответствовать требованиям ГОСТ 9378. По требованию заказчика шероховатость может дополнительно оцениваться другими параметрами (Rz, Rmax и др.), значения которых приводятся как справочные по результатам измерений.

Условное обозначение эталона шероховатости должно содержать номинальное значение параметра Ra (Rz), условное обозначение способа обработки и обозначение стандарта. Пример условного обозначения образца для оценки стальных поверхностей, полученного расточкой, с номинальным значением Ra 3,2 мкм: Образец шероховатости 3,2 Р сталь, ГОСТ 9378.

Параметры шероховатости поверхности измеряются с помощью профилометра. В данном приборе сигнал получается от датчика с алмазной иглой, которая перемещается перпендикулярно исследуемой поверхности. Сигнал проходит электронное усиление и интегрируется для формирования усредненного параметра. Результаты измерения отсчитываются на шкале в виде численных значений. Метрологическая аттестация образцов шероховатости может проводиться по методике МИ 1850 с оформлением сертификата о калибровке. Межкалибровочный интервал – 2 года. Гарантийный срок эксплуатации образцов - 24 месяца со дня ввода в эксплуатацию.

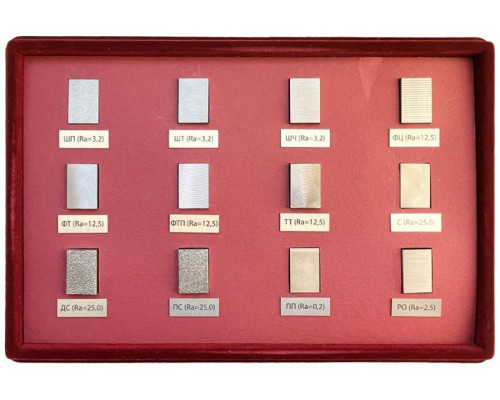

Основные способы обработки образцов их обозначения и параметры

Технические характеристики

Комплектация

1. Образец шероховатости
2. Упаковка
3. Паспорт
4. Сертификат о калибровке (по заявке)
