Комплект ВИК «Пластик» НТЦ Эксперт

Комплект ВИК «Пластик» НТЦ Эксперт применяется при строительстве и ремонте газопроводов из полиэтиленовых труб в соответствии с рекомендациями СП 42-103-2003 «Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов». Входящие в набор средства обеспечивают входной контроль качества труб и визуальный контроль сварных соединений, выполненных любым способом сварки полиэтилена. Основные контролируемые параметры: диаметр и толщина стенки, симметричность шва, смещение наружных кромок, впадина между валиками.

Помимо стандартных средств контроля в набор входит шаблон ШПС-1, специально разработанный для контроля минимальных и максимальных размеров стыков газопроводов из пластика ПЭ-80 и ПЭ-100 (по таблице 23, СП 42-103-2003). При комплектации данного набора так же были учтены положения СНиП 42-01-2002, СП 42-103-97 и СП 42-105-99. Набор изготовлен по ТУ 26.51.66-001-61670358-2023. Набор поставляется с паспортами и метрологической аттестацией. Описание комплектующих набора приведено ниже.

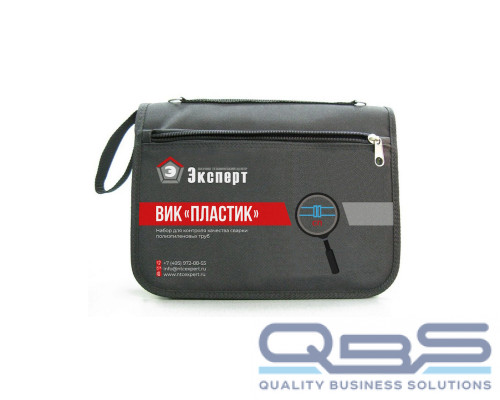

Набор поставляется в фирменной сумке с паспортом завода изготовителя и образцом технологической карты по визуальному и измерительному контролю. Вес стандартного набора – 2кг, габариты 37х26х5см.

Комплектация

• Рулетка 20 м с калибровкой
• Штангенциркуль ШЦ-1 0-200, 0,05 с калибровкой
• Микрометр МК-100 0.01 с калибровкой
• Пирометр инфракрасный ADA
• Нутромер индикат. НИ 160-250 0.01 КЛБ с калибровкой
• Угольник поверочный УП 100*60 с калибровкой
• Лупа измерительная ЛИ-3-10х с подсветкой (L30) с калибровкой
• Набор щупов N4 с калибровкой
• Шаблон сварщика Конусный WG-13, №1 (0,5-15мм) с калибровкой
• Шаблон полиэтиленовых стыков ШПС-1 (из АБС-пластика) с калибровкой
• Сумка "Газпром" 88269
