Шаблон ШПС-1 НТЦ Эксперт (из анодированного алюминия)

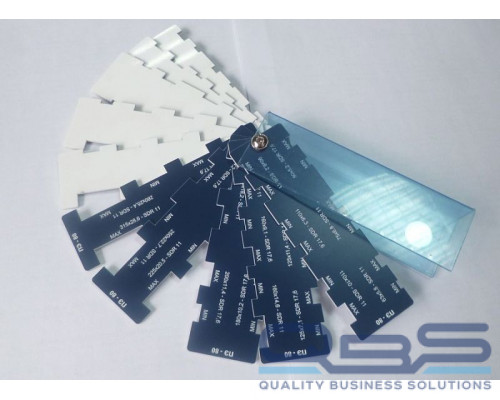

Шаблон ШПС-1 НТЦ Эксперт (из анодированного алюминия) — это шаблон для контроля размеров полиэтиленовых стыков. Предназначен для контроля геометрических размеров стыков полиэтиленовых газопроводов систем газораспределения и газопотребления из полимерных материалов в соответствии с СП 42-103-2003.

В зависимости от марки контролируемого полиэтилена (ПЭ80 ил ПЭ100) используется соответствующий набор из 5 пластин с нанесенными на них пазами, с размерами соответствующими определенному размеру и толщине стенки полиэтиленовой трубы. Измерение геометрических размеров сварных соединений с использованием шаблона ШПС-1 проводится в следующей последовательности:

• Из набора пластин шаблона выбирается пластина с соответствующими контролируемому стыку параметрами: марка полиэтилена (ПЭ80 ил ПЭ100) диаметр и толщина стенки свариваемых труб.

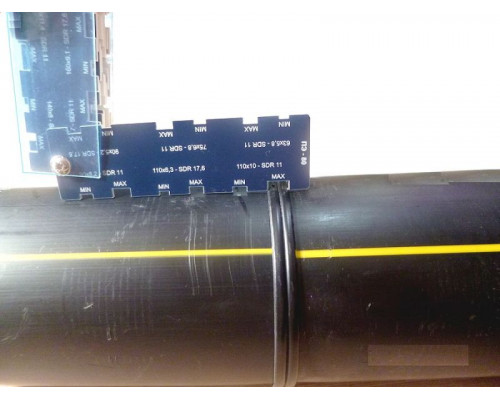

• Рабочая поверхность с парными пазами MIN и MAX прикладывается к образующей трубы над контролируемым стыком;
• Проводится контроль габаритов грата стыка.
• Если высота и/или ширина грата стыка, меньше габаритов паза MINи высота и/или ширина валика стыка больше габаритов паза MAX стык считается не годным и подлежит вырезке.
• Если высота и/или ширина грата стыка больше габаритов паза MIN но меньше габаритов паза MAX, то стык считается годным.

Шаблон сварщика ШПС-1 внесен в госреестр средств измерения, аттестован независимым органом по аттестации средств НК и рекомендован для применения координирующим органом единой системы оценки соответствия - ОАО «НТЦ «Промышленная безопасность». Данный шаблон так же имеет сертификацию в системе ГОСТ Р Росстандарта РФ.

Комплектация

• Шаблон ШПС-1
• Паспорт
• Руководство по эксплуатации
• Картонная упаковка
