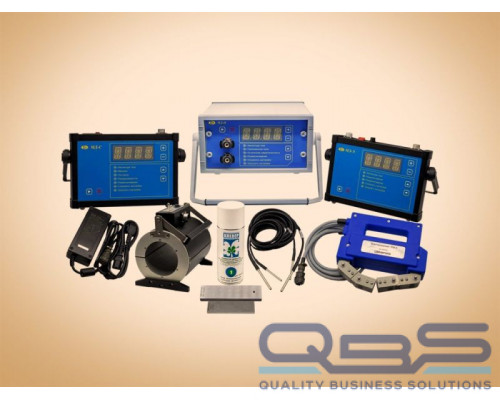

Модульный переносной магнитопорошковый дефектоскоп "МД-М"

Магнитопорошковый дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей: МД-И (импульсного тока), МД-С (соленоид переменного тока), МД-Э (электромагнит постоянного тока), фактически представляющих собой отдельные приборы, электрически не связанные между собой. В каждом модуле предусмотрено возможность автоматической установки заданного тока, сохранение параметров выбранного режима намагничивания в ячейках памяти. Данные сохраненного режима намагничивания сохраняются и при выключении модуля (дефектоскопа). Размагничивание с применением электромагнита основано с использованием скин-эффекта.

Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.

ОСОБЕННОСТИ

• Регулировка тока до 5 000А при массе импульсного блока всего 7 кг
• 3 независимых блока прибора
• Память настроек
• Питание как от сети 220В, так и бортовой сети самолета 27 В
• Автоматическое размагничивание
• 3 года гарантии

Наименование характеристики	Значение
Наибольший регулируемый импульсный ток, А	5000 (на стандартном кабеле 16кв.мм.)
Регулировка тока	есть
Длительность импульсов тока, мс	1,5
Частота следования импульсов, Гц	1
Измерение тока	есть
Автоматическая установка тока	есть
Режим "ток-пауза"	длительность тока 1-10 с, длительность паузы 1-10 с
Длительность автоматического размагничивания, с	30, 60 или 120
Напряженность поля в соленоиде при работе от модуля МД-С или от сети 220В, А/см	350
Напряженность поля между полюсами электромагнита, А/см	90 (при расстоянии 100мм)
Сила отрыва электромагнита от плиты МО-1, Н	не менее 200
Память	10 настроек
Режимы работы:
- МД-И	одиночные импульсы тока (длительностью 1,5мс), непрерывное следование импульсов тока с частотой 1 Гц, размагничивание по встроенной программе изменения тока
- МД-С	ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности, ток по режиму «ток-пауза», непрерывное пропускание тока, автоматическое размагничивание
- МД-Э	намагничивание и режим автоматического размагничивания
Питание МД-И, МД-Э	от блока питания 220В либо от бортовой сети 24-27В
Питание МД-С	от сети 220В
Габаритные размеры МД-И, мм	330х150х460
Габаритные размеры МД-С, мм	225х170х75
Габаритные размеры МД-Э, мм	225х170х75
Масса МД-И, кг	8,8
Масса МД-С, кг	2,5
Масса МД-Э, кг	2,5
