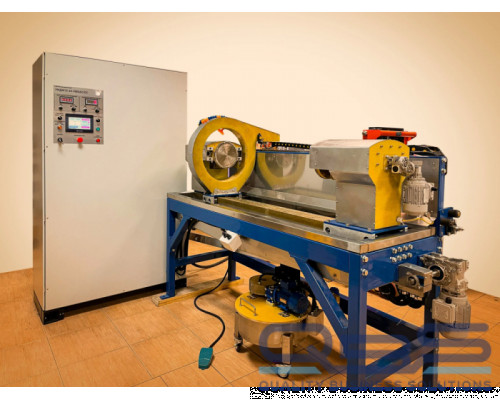

"УМДМ10-45-5000 AC/DC" Универсальный магнитный дефектоскоп

Конструкция универсального магнитного дефектоскопа

Дефектоскоп представляет собой автономное устройство, состоящее из нескольких ключевых компонентов, объединенных в единую систему.

Основные элементы конструкции:

1. Рама-основание: служит базой для установки всех компонентов. На центральной балке рамы расположены направляющие, обеспечивающие перемещение и фиксирование рабочих элементов.

2. Электрический шкаф и пульт управления: расположены на стенке шкафа, обеспечивают управление всеми функциями дефектоскопа.

3. Суспензионная система: независимый модуль, включающий бак для суспензии, насос и мешалку-ворошитель. Бак соединен с поддоном из нержавеющей стали на раме для сбора суспензии через сетчатый фильтр и жесткий трубопровод.

4. Контактно-зажимное устройство: состоит из двух бабок, установленных на направляющих центральной балки. Бабки оснащены:

   • Быстросъемными упорами для размещения деталей.
   • Механизмами прижима токоподводов для циркулярного намагничивания с электромагнитным приводом.
   • Поворотными механизмами с электроприводом для вращения детали на 360 градусов в любую сторону. Синхронизация вращения контактных площадок обеих бабок обеспечивает точное позиционирование.

5. Система намагничивания:

   • Соленоид продольного намагничивания: внутренним диаметром 450 мм, установлен на каретке с электроприводом для перемещения по направляющим.
   • Полюсное намагничивание: осуществляется электромагнитами в бабках, с магнитопроводом на центральной балке.

6. Правая бабка: оснащена электроприводом для перемещения по направляющим (максимальное перемещение 1100 мм), что позволяет адаптировать дефектоскоп под различные типоразмеры деталей.

7. Освещение: светодиодный светильник белого света на качающемся кронштейне обеспечивает освещенность зоны осмотра не менее 1500 лк. Кронштейн имеет два положения: рабочее (для контроля) и загрузочное (для загрузки детали краном).

8. Система нанесения суспензии: включает специальный пистолет и/или форсунки, расположенные на катушке продольного намагничивания.

Такая конструкции обеспечивает высокую универсальность, точность и удобство эксплуатации дефектоскопа для контроля деталей различных типоразмеров и конфигураций.

Технические характеристики дефектоскопа*

Наименование характеристики	Значение
Внутренний диаметр подвижной катушки, мм	450
Напряженность поля в центре подвижной катушки, А/см	20000

Генератор тока циркулярного намагничивания

Минимальное значение тока, А	100
Максимальное значение тока, А	5 000
Индикация значения тока	Цифровая

Габаритные размеры контролируемой детали

Минимальная длина, мм	30
Максимальная длина, мм	1000
Минимальный диаметр, мм	88
Максимальный диаметр, мм	400
Максимальная масса, кг	50

Габаритные размеры стенда (без учета шкафа управления)

Длина, мм	2400
Ширина, мм	1100
Высота, мм	1600

Габаритные размеры шкафа управления

Длина, мм	1200
Ширина, мм	600
Высота, мм	2120
Потребляемая мощность, кВт	60
Электропитание, В / Гц	380 / 50

*) Размеры стенда, шкафа управления, род и сила тока, алгоритм работы и органы управления, а также исполнение механической части стенда определяются требованиями Заказчика (характеристиками объекта контроля).
