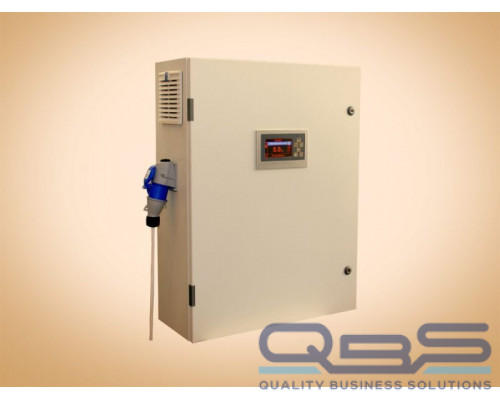

Импульсное намагничивающее устройство низкого напряжения "СМ-20Н"

Питаясь от обычной двухфазной сети 220В с заземлением дефектоскоп создаем импульс тока с амплитудой до 25кА. В отличие от модели СМ-20, новый дефектоскоп СМ-20Н имеет повышенную безопасность, т.к. напряжение импульса на кабеле всего 60 В.

Прибор позволяет автоматически установить заданный ток, а также сохранить параметры выбранного режима намагничивания в энергонезависимой памяти. Размагничивание детали происходит автоматически .

Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.


ОСОБЕННОСТИ

• Регулировка тока намагничивания до 25 кА
• Измерение установленного тока
• Напряжение импульса не более 60 В
• Питания от сети 220В с потреблением всего 6 кВА
• Автоматическое размагничивание
• 3 года гарантии

Наименование характеристики	Значение
Наибольший регулируемый импульсный ток, А	25.000 (на кабеле 140 кв.мм. с длиной 2,5 м)
Регулировка тока, А	100-25.000
Длительность импульсов тока, мс	1,4-1,8
Максимальное напряжение импульса тока на кабеле, В	не более 60
Частота следования импульсов на максимальном токе, Гц	0,8
Измерение тока	есть
Автоматическая установка тока	есть
Длительность автоматического размагничивания, с	не более 30
Полярность импульсов	любая
Режимы работы	1) приложенное поле 2) остаточная намагниченность 3) размагничивание 4) реверс
Питание	сеть 220В, 50 Гц
Пиковая потребляемая мощность, кВА	не более 6
Габаритные размеры, мм	800х400х400
Масса, кг	80
