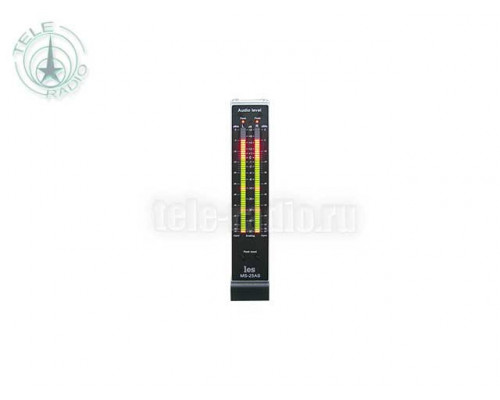

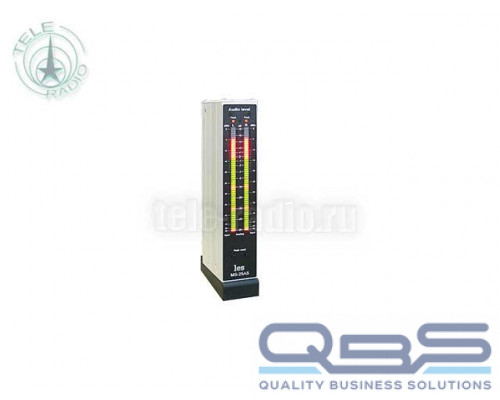

Настольный двухканальный индикатор уровня аналоговых симметричных и цифровых последовательных AES/EBU звуковых сигналов MS-25AS предназначен для использования в монтажных и эфирных аппаратных радиовещания и телевидения. Индикатор позволяет производить динамический контроль квазипикового уровня сигнала и отображать его в наглядной форме.
Светодиодные излучатели различных цветов с большой площадью свечения и широким углом зрения обеспечивают высокую надежность и удобство работы оператора. Индикатор - это светодиодная линейка имеющая 48 ступеней индикации уровня (на канал). При уровне ниже 0 дБ – светодиоды зеленые, 0 дБ и выше - красные. По необходимости, на светящуюся цепочку светодиодов могут быть «наложены» желтые деления – либо только «0 дБ», либо сетка через 20-10 дБ.
Шкалы индикации – переключаемые линейная логарифмическая с шагом 1 дБ и 0 dBfs наверху (обычно применяемая для сигналов цифрового звука) и нелинейная логарифмическая с растяжкой вокруг 0 дБ, расположенного в средней части шкалы (обычно применяемая для аналоговых звуковых сигналов). Одно деление нелинейной шкалы в диапазоне –50 дБ соответствует 2.5 дБ, в районе 0 дБ – 0.5 дБ. Установленные уровни чувствительности соответствуют моменту начала зажигания соответствующего светодиода.
Кроме измерения и индикации квазипикового уровня, прибор индицирует (отдельным желтым светодиодом) пиковые значения сигнала. Данная функция может быть отключена переключателем на задней стенке.
Два красных светодиода над шкалами загораются при достижении предельного пикового уровня (0 dBfs для цифровых или +14 дБм для аналоговых сигналов). Сбрасывается свечение пиков кнопками, расположенными под шкалами.
Входы для аналоговых сигналов могут конфигурироваться либо как высокоомный, либо как низкоомный (600 Ом). Переключение конфигурации - переключателем на задней стенке.
Функционально индикатор соответствует квазипиковому измерителю группы I согласно ГОСТ 21185-75.

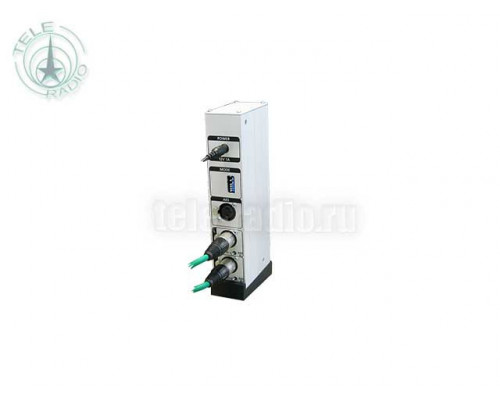

Большинство переключаемых режимов работы выбирается восьмиканальным переключателем на задней панели.
Питание MS-25AS осуществляется от внешнего блока питания напряжением 12 В.
| Аналоговый аудио вход | |
|---|---|
| Количество входов | 2 |
| Формат звуковых сигналов | аналоговый, симметричный |
| Входной разъём | 3-pin XLR female |
| Тип входа | дифференциальный, электронный |
| Входное сопротивление (Ом / кОм) | 600 / 10 |
| Номинальный уровень входного сигнала (регулируемый), (dBu) | + 0 (0,775 В) |
| Пределы регулирования номинальной чувствительности (уровня 0 дБ), (dBu) | - 10 ... + 8 |
| Максимальный уровень входного сигнала, (В) | 10 |
| Цифровой AES/EBU аудио вход | |
| Количество входов | 1 |
| Тип входа | трансформаторный, дифференциальный |
| Входной разъём | 3-pin XLR female |
| Входное сопротивление, (Ом) | 110 |
| Номинальный уровень входных сигналов (регулируемый), (dBfs) | - 9 (заводская установка) |
| Пределы регулирования номинальной чувствительности входа (уровня 0 дБ по линейной шкале), (dBfs) | - 60 ... 0 |
| Пределы регулирования номинальной чувствительности входа (уровня 0 дБ по нелинейной шкале), (dBfs) | - 33 ... 0 |
| Индикатор | |
| Количество контролируемых каналов | 2 |
| Импульсная характеристика | PPM (квазипиковый) |
| Тип шкалы | линейно - логарифмическая / кусочно - логарифмическая с растяжкой вокруг 0 дБ |
| Растяжка шкалы вокруг 0 дБ | да |
| Тип индикатора | светодиодная линейка |
| Геометрическая длина шкалы, (мм) | 127 |
| Количество ступеней индикации | 48 |
| Время спада индикации, (сек / дБ) | 1,7 / 20, (5 сек на всю шкалу) |
| Общие характеристики | |
| Диапазон измерений аналоговых сигналов, (дБ) | - 50 ... + 8 |
| Диапазон измерений AES/EBU сигналов, (dBfs) | - 60 ... 0 |
| Точность измерения при уровне 0 дБ на частоте 1 кГц, (дБ) | ± 0,1 |
| Точность измерения при уровне - 40 дБ на частоте 1 кГц, (дБ) | ± 2 |
| Рабочий диапазон частот, (Гц) | 20 - 20 000 |
| Неравномерность чувствительности в диапазоне 20 Гц - 20 кГц (при 0 дБ) | менее 1 деления основной шкалы |
| Допустимые перегрузки, при длительности до 5 мкс, не более, (В) | 200 |
| Электрические характеристики | |
| Напряжение питания, (В) | 10 - 16 |
| Ток потребления (не более), (А) | 0,3 |
| Количество блоков питания | 1 |
| Тип блока питания | внешний |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 ... + 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 44 х 240 х 86 |
