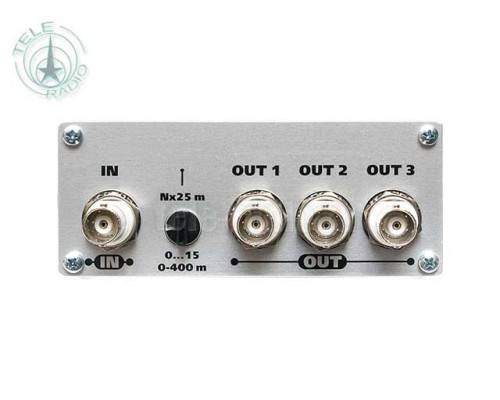

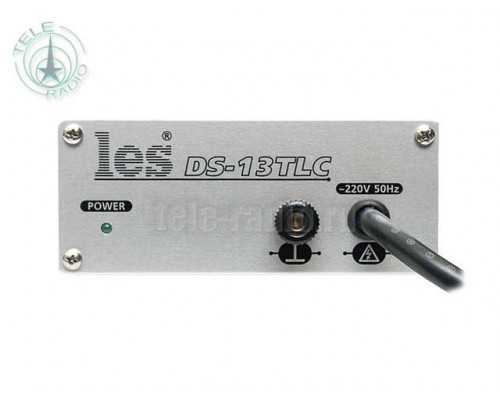

Кабельный корректор для CVBS видеосигналов Les DS-13TLC
Предназначен для непрерывной работы в составе аппаратуры аналоговых радиотелевизионных комплексов, аппаратных радиотелевизионных передающих центров, ПТС и других системах передачи видеосигнала в условиях непредсказуемых земельных помех.
Прием композитного видеосигнала (ПЦТС в соответствии с ГОСТ 7845) после прохождения коаксиальных соединительных линий длиной до 200-400м (в зависимости от типа кабеля).
Гальваническая развязка между входом и выходом (за счет применения видеотрансформатора) до 4 кВ.
Компенсация фоновых помех, обусловленных разностью потенциалов земли между входом и выходом соединительной линии.
Эффективное фоноподавление как синфазной помехи (за счет дифференциального приема), так и аддитивной фоновой помехи (за счет привязки уровня черного).
Установка длины корректируемого кабеля с дискретностью 25м при помощи миниатюрного переключателя.
Разветвление сигнала, передаваемого по линии, на 3 независимых выхода.
Надежный металлический корпус небольших габаритов (103х42х170 мм), что позволяет расположить прибор непосредственно по месту кабельной разводки.
Сертификат соответствия № POCC RU.ME67.B02816.
| Тракт видео | |
|---|---|
| Поддерживаемые форматы сигнала | CVBS |
| Вид тракта | с привязкой |
| Количество входов | 1 |
| Количество выходов | 3 |
| Тип разъемов | BNC |
| Тип входа | трансформаторный |
| Входное сопротивление для синфазных сигналов | 510 кОм |
| Входное сопротивление для дифференциальных сигналов | 75 Ом ± 2 Ом |
| Выходное сопротивление | 75 Ом ± 0.8 Ом |
| Максимально допустимая разность напряжений между оплётками входных и выходных кабелей | 1500 В DC / 1000 В 50 Гц |
| Номинальный размах входных сигналов | 1.0 В (p-p) |
| Максимальный размах входных сигналов | 1.2 В |
| Перекос кадровых синхроимпульсов, не более | 5 мВ |
| Коэффициент подавления синфазного сигнала на частоте 0..100 Гц (фоноподавление), не хуже | 90 дБ |
| Номинальный коэффициент передачи | 1.0 |
| Длина корректируемого кабеля марки LV-61 | 0-380 м |
| Неравномерность АЧХ в диапазоне от 0 Гц до 6.5 МГц, не более (без учёта коррекции) | 0.1 дБ |
| Полоса пропускания по уровню -3 дБ, не менее | 7 МГц |
| Постоянное смещение на выходе (на нагр. 75 Ом), не более | 25 мВ |
| Электрические характеристики | |
| Напряжение питания | 230 В ± 10% |
| Потребляемая мощность | ≤ 3 Вт |
| Физические характеристики | |
| Диапазон рабочих температур | +5 °С ... +40 °С |
| Габаритные размеры (Ш х В х Г), (мм) | 103 х 42 х 168 |
| Вес, (кг) | 0,8 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 20 х 6,5 х 23,5 |
| Объём, (м³) | 0,0029 |
| Вес брутто, (кг) | 0,95 |
Технические характеристики
Габариты и вес
