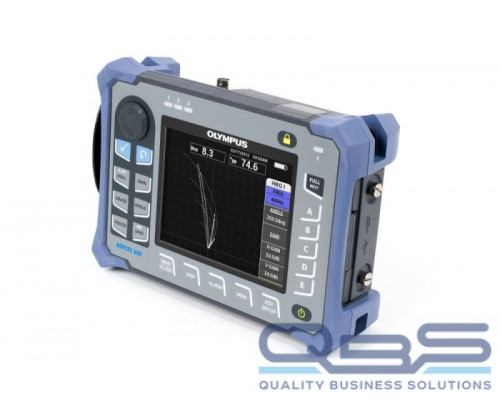

Дефектоскоп NORTEC 600 Olympus

Вихретоковый дефектоскоп NORTEC 600 — это промышленный прибор для выявления дефектов в изделиях и конструкциях. Для проведения контроля в устройстве используется механизм электромагнитной индукции, источником которой служит электрический ток.

Особенности прибора

Прибор обладает следующими особенностями:

1. Мощный аккумулятор, позволяющий работать автономно до 10-ти часов без подзарядки.
2. Хорошая защита от погодных условий, позволяющая использовать дефектоскоп в полевых условиях. Защита разработана по стандарту IP66.
3. Качественный дисплей, отражающий попадающие солнечные лучи и увеличивающий яркость при наличии прямого освещения. Удобен для работы в помещениях и на открытом воздухе.
4. Соответствие регламенту EN-15548.
5. Удобный интерфейс с запрограммированными вариантами настроек для выполнения разных видов сканирования. При необходимости возможна ручная корректировка настроек.
6. Возможность использования дефектоскопа с комплектующими других аналоговых производителей.

Меню с возможностью выбора необходимого режима и сферы сканирования делает использование прибора доступным для опытных операторов и новичков, не имеющих опыта работы с дефектоскопами. Также готовые режимы экономят время на настройку прибора для проведения распространенных работ (например, сканирования тепловых труб).

Сферы применения

Дефектоскоп данной модели предназначен для:

1. Контроля качества металлических изделий, конструкций и объектов из других токопроводящих материалов.
2. Выявления мельчайших повреждений и трещин в материале изделия.
3. Оценки электропроводимости покрытия или предмета.

Используется на производстве, в строительстве и при возведении промышленных объектов.

Технические детали

Вихретоковый дефектоскоп NORTEC 600 может работать в нескольких режимах:

1. Только с импедансной плоскостью (одинарной или двойной).
2. С выводом развертки или диаграммы.
3. С отображением комбинированной информации.
4. С выводом в виде каскадных диаграмм.
5. В общем режиме, отображающим до трех результатов в виде изображений.

Прибор имеет встроенную внутреннюю память, позволяющую сохранять результаты 500 исследований одновременно. Работу с файлами можно осуществлять прямо в меню дефектоскопа, в том числе — добавлять текстовые комментарии и правки. Через порт USB возможен перенос данных на другое устройство.

Компания «Инновационные технологии» предлагает вам купить вихретоковый дефектоскоп NORTEC 600 по выгодной цене с доставкой по всей России.

Технические характеристики

Исключительное качество сигнала при выполнении любого вида контроля

Поверхностный контроль

Высокотехнологичные электронные схемы и уникальный яркий дисплей NORTEC® 600 обеспечивают непревзойденное качество сигналов во время поверхностного контроля.

NORTEC 600 также оснащен всеми стандартными функциями для выполнения поверхностного контроля с использованием средней и высокой частот, и включают: импедансную плоскость, сетку 10×10, развертку (ленточную диаграмму), многочисленные конфигурации сигнализации, автоматический отрыв и т.п.

Новые добавленные функции, такие как: перекрестия нулевых точек, мелкие (расширенные) и модульные сетки, автоматическая балансировка (для разъема BNC) делают NORTEC 600 идеальным инструментом для контроля качества поверхности.

Контроль колес

Эффективность усовершенствованных электронных схем NORTEC 600 особенно заметна при выполнении контроля качества колес. Используемые в данном случае преобразователи, как правило, представляют малоамплитудные сигналы, часто предусматривающие использование предусилителя. Однако, благодаря широкому диапазону усиления (0–100 дБ) и ультрасовременным электронным компонентам, NORTEC 600 генерирует сигналы высочайшего качества, без использования предварительного усилителя.

Улучшенные фильтры для контроля болтовых отверстий (600S и 600D)

Упрощенная конфигурация и усовершенствованная система фильтров NORTEC 600 делает прибор идеальным для контроля болтовых отверстий (с использованием ротационных сканеров). Новые фильтры NORTEC® 600 установлены по умолчанию на «фигуру 6», стандартную форму при контроле болтовых отверстий с использованием вращающихся сканеров. При желании, можно установить фильтры на «фигуру 8». Для еще более простой конфигурации оператор может активировать функцию распознавания Link, которая автоматически настраивает параметры фильтра в зависимости от скорости сканера.

Измерение электропроводности и толщины покрытия материала (600C, 600S и 600D)

Режим измерения проводимости NORTEC 600 включает новый простой в использовании мастер калибровки с настраиваемыми опорными значениями для определения электропроводности и толщины покрытия материала. NORTEC 600 способен измерять проводимость и толщину непроводящего покрытия до 0,64 мм на деталях из немагнитных материалов.

Предназначен для контроля сварных соединений

NORTEC® 600 имеет прочный и износостойкий корпус, идеально подходящий для контроля сварных соединений в экстремальных условиях окружающей среды. При контроле сварных швов в условиях промышленного альпинизма можно использовать нагрудный ремень, прикрепив его к прибору с четырех сторон.

NORTEC 600 имеет предустановленные настройки для контроля сварных швов, что значительно упрощает конфигурацию и калибровку прибора. Толщина красочного покрытия определяется как в одночастотном, так и в двухчастотном режиме (модель NORTEC 600D).

Кронштейн индексирующего сканера для контроля отверстий (600S и 600D)

Контроль качества отверстий с дефектоскопом NORTEC 600 — прост в выполнении и надежен. Благодаря кронштейну индексирующего сканера PS5, улучшенному каскадному дисплею и курсору нового слоя, NORTEC 600 точно определяет местоположение дефекта в слоистой структуре материала.

Индексирующий сканер PS5-AL

Каскадный дисплей с курсором идентификации нового слоя

Усовершенствованный двухчастотный контроль

Экран «все в одном» (600D)

Новая функция «все в одном» позволяет отображать до трех конфигурируемых трассировок для частоты 1, частоты 2 и смешанных каналов. Каждый канал может быть отображен в импедансной плоскости или ленточной диаграмме, с независимыми элементами управления положения экрана.

Автоматическое смешивание (600D)

Новая функция NORTEC® 600 позволяет мгновенно смешивать сигналы, так что остаточный (извлеченный) сигнал сокращается до минимума. Данная функция используется при контроле теплообменных труб.

Показания в режиме реального времени

Данный параметр позволяет отображать до двух реальных показаний в стандартном или полноэкранном режиме. Многочисленные отображаемые значения представляют различные характеристики амплитуды угла (фазы) сигнала.

• Три двойных амплитуды (от пика до пика): горизонтальная, вертикальная или магнитуда
• Максимальное горизонтальное или вертикальное расстояние от нулевой точки
• Измерение угла (фазы) сигнала пика до пика
