Назначение
Сравнительный анализ изделий из металлов по эмпирическим корреляционным зависимостям механических и электромагнитных характеристик металлов.
Может использоваться для разбраковки сталей по маркам, алюминиевых сплавов по маркам или электропроводности, эффективен для контроля твёрдости и режимов термообработки сталей, оценки глубины закалки стальных деталей.
Может применяться для оценки содержания ферритной фазы в нержавеющих сталях при установке дополнительного программного обеспечения и предварительной калибровке.
По сравнению с ВС-2010 имеет малогабаритную конструкцию, дополнительно позволяет проводить измерения содержания ферритной фазы в нержавеющих сталях, проводить разбраковку по маркам (электропроводности) изделий из алюминиевых сплавов. Может быть снабжен накладным датчиком.
Принцип действия
Основан на реализации метода высших гармоник (МВГ): внешним переменным магнитным полем производят перемагничивание контролируемой зоны объекта контроля, регистрируют изменение индукции магнитного поля в изделии в следствие вляияния его электромагнитных свойств. Поскольку процесс перемагничивания для ферромагнитных объектов описывается в общем случае нелинейной функцией, то функция изменения индукции также нелинейна и в выходном сигнале датчика появляются гармоники, параметры которых определяются функцией премагничивания. Сравнивая между собой амплитуды и фазы гармоник базового (опорного) и контролируемого образцов, судят о доброкачественности металла изделия по контролируемому параметру (марке, твердости, вязкости, проводимости и т.п.)
Основные достоинства метода высших гармоник (МВГ):
- Бесконтактность (при использовании проходного преобразователя)
- Быстородействие ( до нескольких деталей в секунду)
- Высокая чувствительность.
К недостаткам метода можно отнести:
- Чувствительность к геометрии изделия (минимизирутся в случае контроля однотипных деталей)
- Энергозатраты на контроль (токи перемагничивания 1...10 А)
Технические характеристики
| Частота тока возбуждения, Гц | 20...20000 |
| Ток возбуждения,А | до 10 |
| Тип преобразователя | индукционный асимметричный дифференциальный, индукционный абсолютный |
| Питание | 220 В |
| Диапазон рабочих температур, °С | 0...+40 |
| Габариты электронного блока, мм | 320×200×150 |
| Масса электронного блока, кг | 3 |

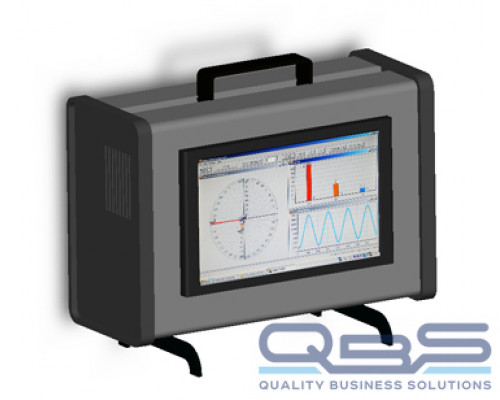

Экран структуроскопа АКА3010 Вер.1.0
