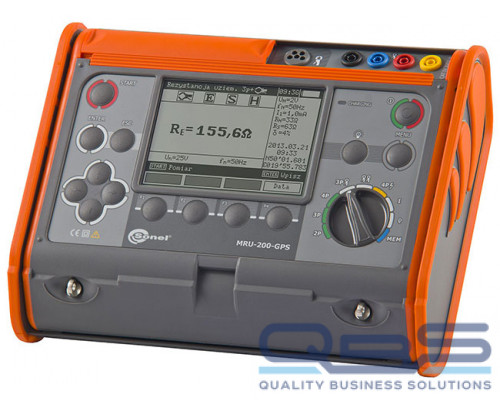

Измеритель параметров заземляющих устройств MRU-200-GPS

Модель:

Производитель:

Sonel

Наличие:

7 шт.

393 600 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

MRU-200-GPS

Показывать гарантию

Нет

Все характеристики

MRU-200-GPS – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность gолученных результатов).

Для определения характеристик молниезащит в MRU-200-GPS используется импульсный метод измерения сопротивления, с возможностью выбора формы сигнала (4/10мкс, 8/20 мкс, 10/350 мкс). В недавнем времени добавлена функция измерения заземляющих устройств опор ВЛ с помощью адаптера ERP-1.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Преимущества

Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи токовыми клещами
Измерение удельного сопротивления грунта методом Веннера
Измерение сопротивления контактных соединений проводников
Измерение напряжения помех
Измерение сопротивления измерительных зондов
Встроенный GPS-приемник
Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов
Сохранение результатов измерений в память
Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота f_N 15…450 Гц
частота измерения – минимум два измерения/с

Измерение частоты помех f_N

Диапазон	Разрешение	Погрешность
15...450 Гц	1 Гц	± (1% и. в. + 2 е. м. р.)

измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления заземляющих устройств 3-х проводным методом + токоизмерительные клещи (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,1 Ом	± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом	1 Ом	± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом	0,01 Ом
400...1999 Ом	1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E

Диапазон	Разрешение	Погрешность основная
0...199,9 Ом	0,01 Ом	± (2% и.в. + 4 е.м.р.)
200…1999 Ом	1 Ом	± (2% и.в. + 2 е.м.р.)
2,00...19,99 кОм	0,01 кОм
20,0...99,9 кОм	0,1 кОм
100...999 кОм	1 кОм

расстояние между измерительными зондами (L): 1...50 м

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон	Разрешение	Погрешность основная
0,0...99,9 Ом	0,1 Ом	±(2,5% и. в. + 3 е. м. р.)
100...199 Ом	1 Ом

форма сигнала: 8/10μс или 10/350μс
амплитуда тока измерительного импульса приблизительно 1A
пиковые значения напряжения приблизительно 1500В

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00...9,99 кОм	0,01 кОм
10,0...19,9 кОм	0,1 кОм

Измерение тока утечки (RMS)

Диапазон	Разрешение	Погрешность основная
0...99,9 мA¹	0,1 мА	±(8% и.в. + 5 е.м.р.)
100...999 мA¹	1 мA	±(8% и.в. + 3 е.м.р.)
1,00...4,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)¹ Не используется²
5,00...9,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)
10,0...99,9 A^1,2	0,1 A
100...300 A^1,2	1 A

¹ - клещи (диаметр 52мм) – C-3
² - гибкие клещи – F-1
• частотный диапазон: 45...400 Гц

Дополнительные технические характеристики
Класс изоляции	двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	III 600 В согласно ГОСТ IEC 61010-1-2014 и CATIV 300
Степень защиты корпуса ГОСТ 14254-2015	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤2 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1500 (1 Ом, 2 измерения/мин.)
Количество измерений R_E	>1200 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10..+50°C
Температура зарядки аккумуляторов	+10..+40°C
