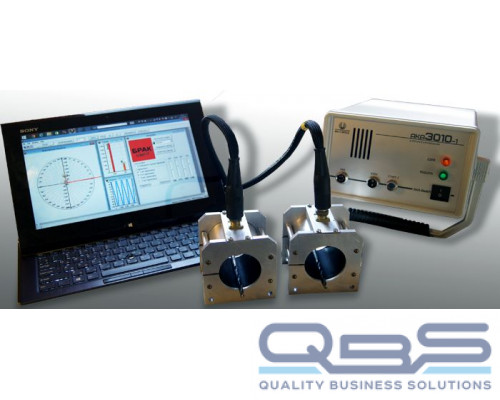

Вихретоковый структуроскоп АКА3010С

Вихретоковый структуроскоп AKA3010 предназначен для использования в качестве базового блока при оснащении линий непрерывной сортировки черного металлопроката: труб, прутков, лент, а также для сортировки однотипных деталей по различным электромагнитным параметрам. Структуроскоп AKA3010 разработан в 2014 году вместо морально устаревшей серии ВС2010.

Принцип действия AKA3010 основан на реализации метода высших гармоник (МВГ): внешним переменным магнитным полем производят перемагничивание контролируемой зоны объекта контроля, регистрируют изменение индукции магнитного поля в изделии. Так как процесс перемагничивания ферромагнитных объектов описывается в общем случае нелинейной функцией, то выходной сигнал датчика будет отличаться по форме от функции напряженности внешнего намагничивающего магнитного поля. Сравнивая между собой амплитуды и фазы гармоник базового (опорного) и контролируемого образцов, судят о свойствах металла изделия.

Основные достоинства метода высших гармоник (МВГ):

• Бесконтактность (при использовании проходного преобразователя),
• Быстродействие ( до нескольких деталей в секунду),
• Высокая чувствительность
• Отстройка от влияния мешающих факторов амплитудно-фазовая.

На Рис.1-2 представлены фотографии преобразователей ПП3010.50.60 и ПП3010.50.100. Особенностью преобразователя ПП3010.50.100. является то, что его выходной сигнал меньше зависит от положения детали в рабочей зоне преобразователя, поэтому с помощью данного преобразователя лучше контролировать детали сложной формы. На Рис.3-5 представлены виды комплексной плоскости структуроскопа АКА-3010 с изображением на них вершин векторов вносимого напряжения от изделий с различными физическими свойствами. Из практики применения структуроскопов, основанных на МВГ, известны такие контролируемые параметры металлов и изделий из металлов, как марка, твердость, вязкость, проводимость, предел прочности, толщина закаленного слоя и даже геометрические размеры.

Функциональные возможности вихретокового структуроскопа АКА 3010:

• Диаметр контролируемых объектов - 1-300мм
• Диапазон частот 0.01-1,0 кГц
• Графический интерфейс
• Автоматическая балансировка дифференциального преобразователя
• Возможно использование абсолютного, симметричного дифференциального и асимметричного дифференциал
• Сохранение до 150 режимов работы
• Документирование результатов контроля
• Автоматическая компенсация сигнала
• Автоматический выбор максимального тока возбуждения преобразователя
• Автоматическая установка пределов браковочного критерия
• Регистрация статистики контроля
• Индикация положения объекта контроля в рабочей зоне преобразователя
• Индикация –графическая (сигнал, комплексная плоскость, гистограммы амплитуд и фаз 1,3 и 5 гармоник), звуковая (годен-брак)
• Блокировка контроля концов протяженных объектов
• Закрытый корпус 160*240*350мм защищенный по IP30
• Диапазон рабочих температур, °C+5…+40
• Два вида исполнения: совмещенное - силовой блок объединен с блоком компьютера в едином корпусе; раздельное- силовой блок и компьютер конструктивно независимы
• Масса силового электронного блока, 5 кг
