Ультразвуковой расходомер Portaflow 220A

Ультразвуковой расходомер Portaflow 220A — это прибор, который может отображать мгновенную скорость потока или расход жидкости, а также подсчитать суммарные значения. Расходомер оснащен аналоговым (4-20 мА) и импульсным выходом сигнал с которых пропорционален скорости потока, что позволяет взаимодействовать с множеством внешних устройств, например с системами управления или мониторинга.

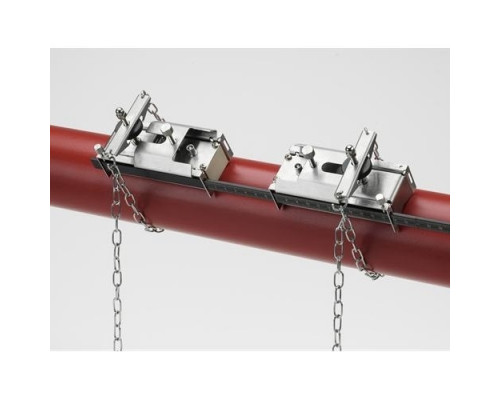

Ультразвуковой расходомер Portaflow 220 спроектирован для максимальной простоты использования. Интерактивное меню "QuickStart" упрощает установку системы в любом подходящем месте, что в сочетании с минимальными требованиями монтажа датчиков позволяет очень быстро ввести прибор в эксплуатацию. Кроме того, введенные параметры для конкретного места использования могут быть сохранены в энергонезависимой памяти расходомера и в дальнейшем мгновенно установлены при повторном использовании, что значительно сокращает время настройки прибора. Датчики потока, или преобразователи, подключаемые к расходомеру Portaflow 220 прикрепляются к внешней стороне отслеживаемой трубы и обеспечивают измерение скорости потока, без необходимости остановки оборудования и не нарушая при этом герметичность исследуемого трубопровода.

Преимущества применения Portaflow 220:

• Неразрушающая установка - технологический процесс никоим образом не прерывается при использовании расходомера.

• Простая установка - не требуется никаких дополнительных расходово по модернизации исследуемого трубопровода.

• Нет контакта с жидкостью - нет риска загрязнения технологической жидкости или возможного воздействия агрессивных или токсичных жидкостей.

Особенности расходомера Portaflow 220:

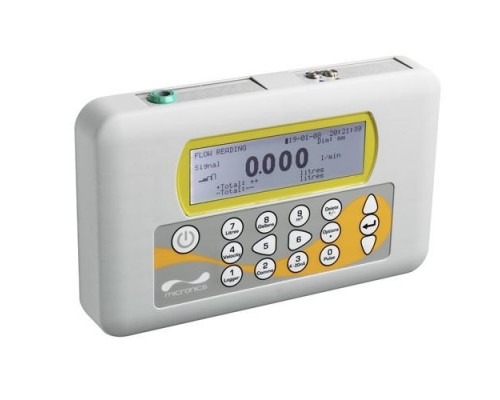

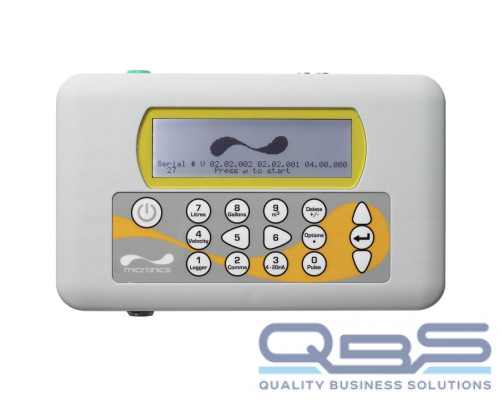

• Легкий, ручной инструмент с большим, хорошо читаемым графическим дисплеем и отключаемой подсветкой.

• Диапазон измерения от 0.1 до 20 м/с, двунаправленный.

• Диаметр труб от 13 до 1000 мм (в зависимости от модели portaflow 220a или 220b).

• Многоязыковое меню, включая русский.

• Простая и многофункциональная клавиатура.

• Функция "Quick start" для быстрой настройки и начала работы.

• Непрерывный контроль потока с возможностью суммирования.

• Переключаемый импульсный выход пропорциональный скорости потока.

• Аналоговый выход 4..20 мА, 0..20 мА или 0..16 мА пропорциональный скорости потока, с простой калибровкой диапазона измерения.

• Питание от аккумуляторной батареи со временем непрерывной работы до 20 часов, в зависимости от нагрузки.

• Возможность работы от сети или во время зарядки аккумулятора.

• Функции диагностики.

Принцип действия:

При прохождении ультразвуковых волн через жидкость их скорость немного ускоряется, когда направление совпадает с направлением течения потока жидкости и немного замедляется при прохождении против течения жидкости. Разница во времени прохождения ультразвуковых волн в попутном и противоположном направлении пропорциональна скорости жидкости и может быть использована для расчета. По скорости потока и диаметру трубы расходомер Portaflow 220 может рассчитать объемный расход.

Датчики Portaflow могут быть установлены для работы в одном из четырех режимов, определяемых в основном диаметром трубы и установкой датчика. На нижеприведенных рисунках показаны варианты и важность применения правильного разделяющего расстояния между преобразователями для получения наилучшего сигнала. На практике PF220 определяет режим работы и соответствующее расстояние между датчиками с помощью значений, введенных пользователем прибора.

Технические характеристики
