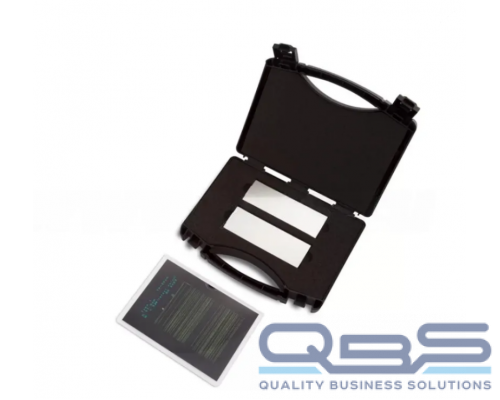

Испытательный образец тип 1 двойной (2 пластины по ГОСТ Р ИСО 3452-3 2009, EN-ISO, EN571-3, DIN)

Испытательные образцы тип 1 по ГОСТ Р ИСО 3452–2—2009 применяются для оценки чувствительности системы капиллярного контроля на основе цветных и люминесцентных пенетрантов.

Описание образцов

Набор эталонных образцов для капиллярной дефектоскопии состоит из двух одинаковых латунных пластин (одна эталонная тест-панель и одна рабочая, подходит под РД 13-06-2006 п. 4.15) прямоугольной формы с размерами 100 × 35 × 2 мм. На каждую испытательную пластину нанесёно равномерное никель-хромовое (Ni Cr) покрытие.

В зависимости от требуемого уровня чувствительности толщина покрытия пластин в комплекте может быть различна: 10 мкм, 20 мкм, 30 мкм и 50 мкм. Вариант поставки комплекта испытательных образцов типа 1 (одна эталонная тест-панель и одна рабочая) зависит от заявленных требований к контролю в каждом конкретном случае и указывается в заявке.

Тест-панели из набора типа 1 изготавливаются в соответствии со стандартом с указанием серийного номера и изготовителя. К каждому испытательному образцу приложен сертификат по EN 10204, тип 3.1 B, подтверждающий его соответствие с EN ISO 3452-3.

Анализ на соответствие чувствительности системы капиллярного контроля требуемому уровню с помощью контрольных образцов типа 1

Чувствительность контроля проникающими пенетрантами зависит от выбора дефектоскопических материалов и соблюдения технологии контроля. Согласно ГОСТ Р ИСО 3452–2—2009 чувствительность системы капиллярного контроля соответствует определённому уровню (классу). Для того чтобы определить соответствие схемы контроля определённому уровню (классу), следует применять контрольные образцы со значением ширины раскрытия искусственного дефекта находящимся в определённом диапазоне.

Оценка чувствительности люминесцентных пенетрантных систем

Производится с помощью пластин имеющих трещины с глубиной от 30 мкм и ниже. Уровни чувствительности для люминесцентной схемы контроля по ГОСТ Р ИСО 3452–2—2009:

• уровень 1/2 (сверхнизкий, с помощью пластин типа 1 не определяется);
• уровень 1 (низкий, испытательная тест-панель тип 1 с толщиной покрытия 50 мкм, ширина раскрытия трещины 2,5 мкм);
• уровень 2 (средний, испытательная тест-панель тип 1 с толщиной покрытия 30 мкм, ширина раскрытия трещины 1,5 мкм);
• уровень 3 (высокий, испытательная тест-панель тип 1 с толщиной покрытия 20 мкм, ширина раскрытия трещины 1 мкм);
• уровень 4 (сверхвысокий, испытательная тест-панель тип 1 с толщиной покрытия 10 мкм, ширина раскрытия трещины 0,5 мкм).

Чувствительность схемы капиллярной дефектоскопии с использованием цветных красящих пенетрантов

Оценивается с помощью испытательных тест-панелей имеющих глубину дефектов 30–50 мкм. Уровни чувствительности для контрастной (цветной) схемы контроля по ГОСТ Р ИСО 3452–2—2009:

• уровень 1 (низкий, испытательная тест-панель тип 1 с толщиной покрытия 50 мкм, ширина раскрытия трещины 2,5 мкм);
• уровень 2 (средний, испытательная тест-панель тип 1 с толщиной покрытия 30 мкм, ширина раскрытия трещины 1,5 мкм).

Комплектация

В комплект поставки входят: 2 испытательные тест-панели определённой толщины (рабочий и эталонный образцы), соответствующей требуемому уровню чувствительности капиллярного контроля, полный комплект документов на образцы, коробка для хранения и транспортировки.
