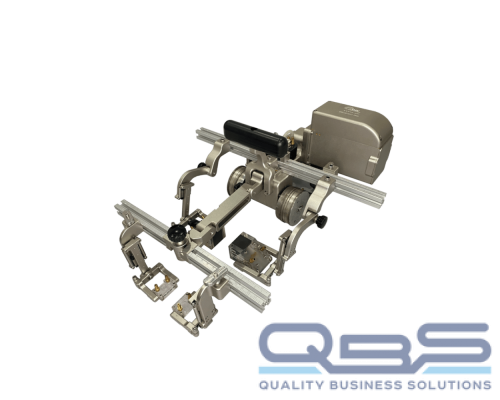

Сканер TWN-26 разработан для автоматизированного ультразвукового контроля сварных швов трубопроводов диаметром от Ø200 мм до плоской поверхности. На сканер может устанавливаться до 6 преобразователей ФР или TOFD. Особая конструкция алюминиевой рейки позволяет развернуть одну пару датчиков под углом 45° к оси сканирования для поиска поперечных дефектов. Сканер оснащен мощными магнитными колесами, которые прочно фиксируют его на поверхности объекта. Встроенный энкодер обеспечивает точное позиционирование преобразователей для записи результата контроля.
Особенности и преимущества
- До 6 преобразователей ФР или TOFD
- Дистанционное управление
- Крепления одной пары преобразователей с возможностью поворота на 45° для поиска поперечных дефектов
- Мощные магнитные колеса надежно удерживают сканер на поверхности объекта и не повреждают его
- Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
- Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
- Разъем кодировщика совместим со всеми дефектоскопами
Технические характеристики
Методы контроля | Фазированные решётки (PA), Дифракционно-временной метод (TOFD) |
Тип сканера | Автоматизированный, Ручной |
Сварные соединения | Плоские, Кольцевые |
Диаметр трубопроводов (мин.) | 200 |
Диаметр трубопроводов (макс.) | Плоскость |
Крепления для преобразователей, пар | 3 |
Комплектация
- Моторизированный привод
- Пульт управления
- Прямая металлическая рейка для 2 пар держателей ПЭП
- Гибкая металлическая рейка для 1 пары держателей ПЭП
- 6 держателей ПЭП
- Трубки и фитинги для подачи контактной жидкости
- Комплект ЗИП
- Комплект инструментов
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Технические характеристики
Габариты и вес
