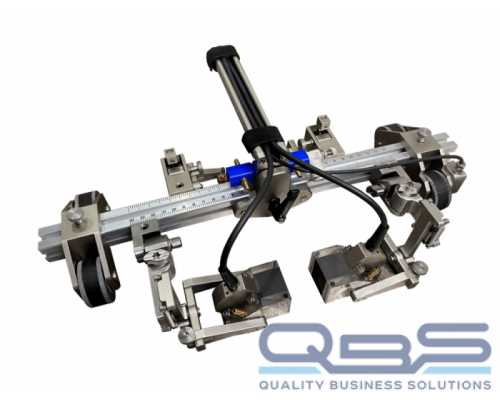

Ручной сканер TWN-18 предназначен для механизированного ультразвукового контроля сварных соединений трубопроводов диаметром от Ø114 мм до плоской поверхности. Легкая алюминиевая рейка с подпружиненными держателями ПЭП позволяет надежно закрепить 4 преобразователя ФР или TOFD. Разметка в виде линейки помогает точно зафиксировать преобразователи относительно сварного шва. Гибкая ручка позволяет контролировать как продольные, так и кольцевые сварные соединения. Простая модульная конструкция сканера обеспечивает быструю и легкую настройку.
Особенности и преимущества
- Контроль сварных соединений трубопроводов диаметром от Ø114 мм до плоской поверхности
- До 4 преобразователей ФР или TOFD
- Гибкая ручка для контроля как продольных, так и кольцевых сварных соединений
- Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
- Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователя
- Разъем кодировщика совместим со всеми дефектоскопами
Технические характеристики
Методы контроля | Фазированные решётки (PA), Дифракционно-временной метод (TOFD) |
Тип сканера | Ручной |
Сварные соединения | Плоские, Кольцевые, Продольные |
Диаметр трубопроводов (мин.) | 114 |
Диаметр трубопроводов (макс.) | Плоскость |
Крепления для преобразователей, пар | 2 |
Комплектация
- Гибкая ручка с кабелем 5 м для крепления преобразователей
- Комплект держателей ПЭП – ФР или TOFD
- Трубки и фитинги для подачи контактной жидкости
- Комплект ЗИП
- Комплект инструментов
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
