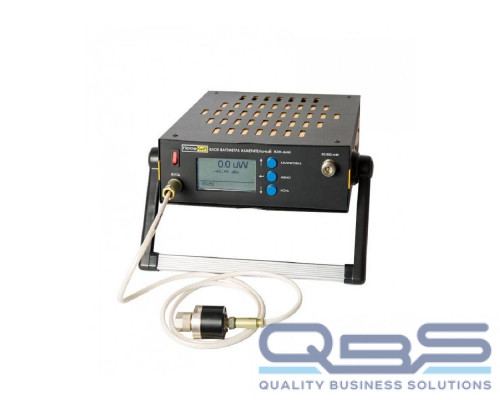

ПрофКиП М3-51 (Я2М-66М + ППК М3-51/3) ваттметр поглощаемой мощности

Технические характеристики

Параметр		Я2М-66М + ППК М3-51	Я2М-66М + ППК М3-51/1	Я2М-66М + ППК М3-51/2	Я2М-66М + ППК М3-51/3	Я2М-66М + ППК М3-51/4	Я2М-66М + ППК М3-51/5
Диапазон рабочих частот		0.1 … 4 ГГц	0.1 … 8 ГГц	0.02 … 4 ГГц	0.02 … 6 ГГц	0.02 … 12 ГГц	0.02 … 17.85 ГГц
Диапазон измерения мощности		1 мквт … 10 мвт
Пределы допускаемой основной относительной погрешности (δ), %		±[4 + 0.1(рк/рх -1)]					0.02 ггц … 12 ггц: ±[4 + 0.1(рк/рх -1)]; 12 ггц … 17.85 ггц: ±[6 + 0.1(рк/рх -1)]
Коэффициент стоячей волны по напряжению (ксвн)		Не более 1.4	Не более 1.3				0.02 … 11.99 ггц: не более 1.3; 12… 17.85 ггц: не более 1.4
Средняя наработка на отказ		12000 ч
Потребляемая мощность		Не более 40 Вт
Питание		Переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
Рабочие условия эксплуатации	Температура окружающего воздуха	+10°С … +40°С
	Относительная влажность воздуха при +20°С	Не более 90%
Габариты блока измерительного		235 х 325 х 95 мм
Вес блока измерительного		3,6 кг
Габариты преобразователя приемного коаксиального		D47х60 мм		D38х65 мм
Вес преобразователя приемного коаксиального		0,18 кг
Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт; Рх – значение измеряемой мощности, Вт

Комплектация

1 Блок измерительный ПрофКиП Я2М-66М 1
2 Преобразователь приемный коаксиальный ПрофКиП М3-51/3 1
3 Кабель соединительный 1
4 Вставка плавкая ВП2Б-1В (1.0 А 250 В) 2
5 Кабель сетевой с заземлением 1
6 Руководство по эксплуатации 1
7 Формуляр 1
8 Методика поверки 1
9 Ящик укладочный 1
