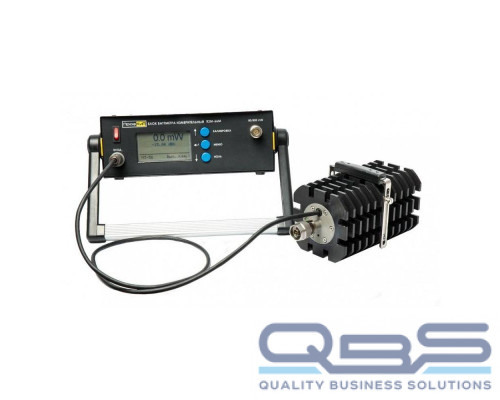

ПрофКиП М3-56 (Я2М-66М + ППК М3-56/1) ваттметр поглощаемой мощности

Технические характеристики

Параметр		Я2М-66М + ППК М3-56	Я2М-66М + ППК М3-56/1
Диапазон рабочих частот		0 ГГц … 17.85 ГГц	0 ГГц … 10 ГГц
Диапазон измерения мощности		10 мВт … 20 Вт
Пределы допускаемой основной относительной погрешности (δ), %		0 ГГЦ … 12 ГГц: ±[4 + 0.1(Рк/Рх -1)]; 12 ГГц … 17.85 ГГц: ±[6 + 0.1(Рк/Рх -1)]	±[4 + 0.1(Рк/Рх -1)]
Коэффициент стоячей волны по напряжению (ксвн)		0 ГГЦ … 2.99 ГГц: не более 1.2; 3 ГГц … 11.99 ГГц: не более 1.3; 12 ГГц … 17.85 ГГц: не более 1.4	не более 1.4
Рабочие уловия эксплуатации	Температура окружающего воздуха	+10°С … +40°С
	Относительная влажность воздуха при +20°С	не более 90%
Средняя наработка на отказ		12000 ч
Потребляемая мощность		Не более 40 Вт
Питание		Переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
Габариты блока измерительного		235 х 325 х 95 мм
Вес блока измерительного		3,6 кг
Габариты преобразователя приемного коаксиального		118х110х110 мм
Вес преобразователя приемного коаксиального		1,5 кг
Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт; Рх – значение измеряемой мощности, Вт

Комплектация

1 Блокизмерительный ПрофКиП Я2М-66М 1
2 Преобразователь приемный коаксиальный ПрофКиП М3-56/1 1
3 Вставка плавкая ВП2Б-1В (1.0 А 250 В) 2
4 Кабель сетевой с заземлением 1
5 Руководство по эксплуатации 1
6 Формуляр 1
7 Методика поверки 1
8 Ящик укладочный 1
