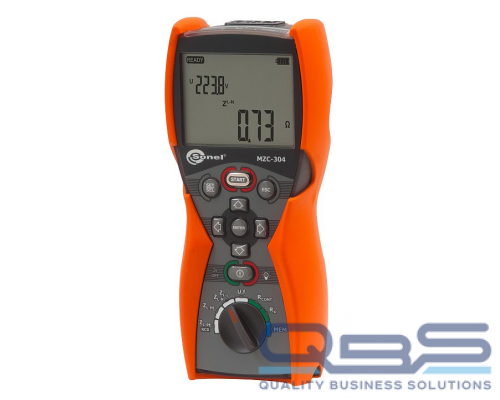

Sonel MZC-304 – измеритель параметров цепей электропитания зданий. Рассчитан на определение силы электрического тока КЗ на основе измерения сопротивления участка электрической цепи. Работает в сетях с напряжением 220 – 415 В, автоматически сохраняет результаты измерений и передает на ПК.
Принцип действия базируется на падении вольтажа – вызове искусственного короткого замыкания, позволяющем работать в сетях с напряжением. Прибор рассчитан на работу при напряжениях 220, 380, 415 В. Сети с вольтажом свыше 500 В выведут электронику из строя.
Измеритель параметров цепей MZC-304 оснащён десятком «банок» памяти общим объёмом до 10 000 измерений. Есть функция группировки результатов по «банкам». Содержимое ячеек можно просматривать на экране устройства или передать на ПК через фирменное приложение SONEL Reader посредством беспроводного интерфейса OR-1 (USB 2.0) или внешний модуль Bluetooth 2.0.
Преимущества
- Измерение полного, активного и реактивного сопротивления
- Вычисление ожидаемого тока короткого замыкания
- Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В
- Низковольтное измерение активного сопротивления
- Сохранение результатов измерений в память
- Передача данных на ПК с использованием беспроводного интерфейса OR-1
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжения переменного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300...500 В | 1 В | ± (2% и. в. + 2 е. м. р.) |
Диапазон частоты: 45...65 Гц
Измерение частоты
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 45,0...65,0 Гц | 0,1 | ±(0.1% и. в. + 1 е. м. р.) |
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Диапазон измерения согласно ГОСТ IEC 61557-3-2013
| Провод измерительный | Диапазон ZS |
|---|---|
| 1,2 м | 0,13...1999 Ом |
| 5 м | 0,17...1999 Ом |
| 10 м | 0,21...1999 Ом |
| 20 м | 0,29...1999 Ом |
| WS-01, -05 | 0,19...1999 Ом |
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...19.99 Ом | 0.01 Ом | ±(5% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом |
- Номинальное напряжение сети UnL-N/ UnL-L: 220/380 В, 230/400В, 240/415В
- Рабочий диапазон напряжения: 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
- Номинальная частота сети fn: 50 Гц, 60 Гц
- Рабочий диапазон частоты: 45…65 Гц
- Максимальный измерительный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ±(5% и. в. + 5 е. м. р.) от ZS |
| 20,0...199,9 Ом | 0,1 Ом |
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно ГОСТ IEC 61557-3-2013 определяется, исходя из значений ZS и номинального напряжения Un=230 В
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00...19,99 A | 0,01 A | |
| 20,0...199,9 A | 0,1 A | |
| 200...1999 A | 1 A | |
| 2,00...19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ±(6% и.в. + 10 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | ±(6% и. в. + 5 е. м. р.) |
| 200...1999 Ом | 1 Ом |
- Без отключения УЗО с IΔn ≥ 30 мA
- Номинальное напряжение сети Un:220 В, 230 В, 240 В
- Рабочий диапазон напряжений: 180…270 В
- Номинальная частота сети fn: 50 Гц, 60 Гц
- Рабочий диапазон частоты: 45…65 Гц
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0..19,99 Ом | 0,01 Ом | ±(6% + 10 е. м. р.) от ZS |
| 20,0…199,9 Ом | 0,1 Ом | ±(6% + 5 е. м. р.) от ZS |
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно ГОСТ IEC 61557-3-2013 определяется, исходя из значений ZS и номинального напряжения Un=230 В
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00...19,99 A | 0,01 A | |
| 20,0...199,9 A | 0,1 A | |
| 200...1999 A | 1 A | |
| 2,00...19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200мА
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,12...400 Ом
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...400 Ом | 1 Ом |
- Напряжение на разомкнутых измерительных проводниках: 4…9 В
- Выходной ток при R<2 Ом: мин. 200 мA (ISC: 200..250 мA)
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность | |
|---|---|---|---|
| 0,0...199,9 Ом | 0,1 Ом | 200...1999 Ом | 1 Ом |
- Напряжение на разомкнутых измерительных проводниках: 4…9 В
- Выходной ток < 8 мA
- Звуковая индикация при сопротивлении < 30 Ом±50%
- Компенсация сопротивления измерительных проводников
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 300V (III 600V), согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP67 |
| Питание измерителя | Щелочные LR6; аккумуляторы - HR6 |
| Габаритные размеры | 220×100×60 мм |
| Масса измерителя | около 1,6 кг |
| Температура хранения | –20...+60° C |
| Рабочая температура | 0...+50° C |
| Время до самовыключения (Auto-OFF) | устанавливается в меню прибора |
| Количество измерений Z (для щелочных батареек) | >5000 (2 измерения в минуту) |
| Память результатов измерений | 990 ячеек, 10000 результатов |
| Интерфейс | - |
Комплектация
- MZC-304 - измеритель параметров цепей электропитания зданий
- Адаптер WS-05 с сетевой вилкой UNI-SCHUKO
- Зажим «Крокодил» изолированный жёлтый K02
- Зонд острый с разъемом «банан» голубой
- Зонд острый с разъемом «банан» красный
- Крепеж «Свободные руки»
- Провод измерительный 1,2 м с разъемами «банан» голубой
- Провод измерительный 1,2 м с разъемами «банан» желтый
- Провод измерительный 1,2 м с разъемами «банан» красный
- Ремень для переноски прибора M1
- Футляр М6
