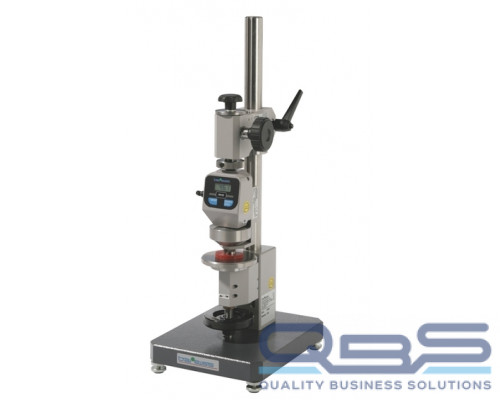

Прибор измерения твердости и микротвердости Bareiss IRHD Compact III

Прибор измерения твердости и микротвердости Bareiss IRHD Compact III предназначен для измерений твёрдости изделий из мягкой резины, природного каучука, мягкого хлорвинила. Цифровой твердомер IRHD Compact III идеально подходит для проведения измерения твёрдости тонких изделий из резины и полимеров, например: колец, шлангов, уплотнений и др. с минимальной толщиной образца - 0.6 мм

Оснащённый микропроцессорным управлением твердомер IRHD Compact III предназначен для измерения твёрдости в диапазоне:

• IRHD micro (толщина образца от 0,6 до 5,0 мм).
• IRHD normal (толщина образца от 6,0 до 10,0 мм) в соответствии со следующими стандартами: DIN ISO 48, NF T 46-003, ASTM D 1415, BS 903, Part. A26.

Описание средства измерений

Твердомеры представляют собой стационарные средства измерений, состоящие из испытательной стойки, измерительных устройств и съёмной консоли для шкалы IRHD. С прибором могут поставляться одно или два измерительных устройства в зависимости от заказа.

Принцип действия твердомеров основан на измерении разности между глубиной погружения индентора в испытываемый образец под действием контактной силы и глубиной погружения под действием общей силы. Контактная сила обеспечивается с помощью плоской кольцеобразной лапки для прижима и закрепления образца. Лапка имеет в центре отверстие для прохождения индентора и жестко соединена с измерительным устройством.

Твердомер подготавливается для работы на необходимой шкале измерений путем установки соответствующего измерительного устройства. После корректировки при необходимости времени выдержки под нагрузкой твердомер осуществляет измерения в полуавтоматическом режиме.

Отображение результата измерения - числа твёрдости осуществляется на цифровом индикаторе измерительного устройства.

Цифровой прибор измерения твёрдости и микротвёрдости IRHD состоит из корпуса со встроенной электроникой и дисплеем, регулируемого по высоте опорного стола для образцов и стойки с установленным измерительным механизмом IRHD mikro (ISO 48). На двухстрочном ЖК-дисплее отображаются диапазон измерения, время измерения и измеренное значение. С помощью кодирующего переключателя можно настраивать время измерения (0...75 с) и язык (немецкий, английский или французский).

Измеренные значения с помощью программного обеспечения можно экспортировать через интерфейс RS232 для дальнейшей обработки и архивации. Результаты испытаний автоматически заносятся в соответственно подготовленный протокол и подвергаются статистическому анализу.

Технические характеристики

Шкала IRHD N

• Диапазон измерения твердости, числа твердости IRHD N - от 30 до 85
• Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD N - ±1
• Контактная нагрузка, Н - 0,3 ±0,02
• Нагрузка на шариковый индентор, Н - 5,4 ±0,01
• Шарик или полусфера, диаметр, мм - 2,50±0,01
• Прижимная лапка, высота, мм - 20±1
• Отверстие в лапке, диаметр, мм - 6±1

Шкала IRHD M (микротвердость)

• Диапазон измерения твердости, числа твердости IRHD M - от 0 до 100
• Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD M - ±1
• Контактная нагрузка, мН - 8,3 ±0,5
• Нагрузка на шариковый индентор, мН - 145 ±0,5
• Шарик или полусфера, диаметр, мм - 0,395±0,005
• Прижимная лапка, высота, мм - 3,35±0,15
• Отверстие в лапке, диаметр, мм - 1±0,15

Рабочие условия применения:

• температура воздуха ,°С - от 21 до 25
• относительная влажность воздуха, %, не более - 85

Питание:

• напряжение, В - 110±10 или 230±10
• частота, Гц - от 50 до 60

Комплектация

• Испытательная стойка - 1 шт.
• Измерительное устройство IRHD M - 1 шт. (в зависимости от заказа).
• Индентор IRHD M - 1 шт. (в зависимости от заказа).
• Набор принадлежностей для шкалы IRHD M - 1 шт. (в зависимости от заказа).
• Измерительное устройство IRHD N - 1 шт. (в зависимости от заказа).
• Индентор IRHD N - 1 шт. (в зависимости от заказа).
• Набор принадлежностей для шкалы IRHD N - 1 шт. (в зависимости от заказа).
• Cъёмная консоль IRHD N - 1 шт. (в зависимости от заказа).
• Руководство по эксплуатации IRHD COMPACT III -01РЭ - 1 шт.
• Методика поверки IRHD COMPACT III -01МП - 1 шт.
