Комплект мер моделей дефектов КММД Технотест

КММД является базовым комплектом для метрологического обеспечения средств ультразвукового неразрушающего контроля. Согласно действующей НТД классифицируется как контрольный образец чувствительности (КОЧ) - образец материала, содержащий чётко определённые несплошности и используемый для настройки или проверки чувствительности метода, оборудования, аппаратуры или дефектоскопических материалов при заданной технологии контроля.

Необходимость применения, выбор типа отражателей, технические параметры КОЧ соответствуют:

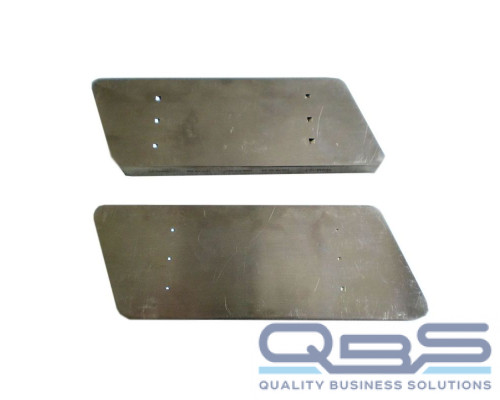

Образцы (меры) представляют собой элемент трубопровода или листового металла (Рис.1) изготовленный из материала определённого состава с заданными геометрической формой и размерами, содержащий чётко определённый ряд искусственных несплошностей (отражателей) и изготовленный из материала аналогичного материалу объекта контроля: сталь 3,10, 20, 12Х1МФ, 15Х1МФ1, 17ГС, 09Г2С, 12Х18Н10Т, латунь, алюминий, титан и др.

Новые контрольные образцы чувствительности - комплекты мер моделей дефектов КММД используются при ручном ультразвуковом контроле совместно с дефектоскопами оснащёнными аттенюатором.

Главные отличительные особенности - впервые:

- контрольные образцы не имеющие аналогов;

- высокая точность изготовления моделей дефектов;

- взаимосвязь моделей дефектов по шкале дБ дефектоскопа;

- высокая информативность определения истинных размеров дефектов по амплитуде;

- возможность определения всех необходимых уровней ультразвукового контроля;

- официальная метрологическая обеспеченность;

- юстирование ультразвуковой системы дефектоскоп-преобразователь способом 6 дБ непосредственно на рабочем месте;

- определение степени совместимости дефектоскопа с преобразователем для получения достоверной информации о размере обнаруженного дефекта;

- наличие конструктивной особенности мер для отвода в сторону запаздывающего сигнала;

- визуализация на прилагаемом аттестат-графике результатов проверки размеров моделей дефектов для их анализа и архивирования;

- совместимость со всеми ультразвуковыми дефектоскопами;

- применимость практически на всех объектах подконтрольных Ростехнадзору.

На образце предусмотрено:

- отображение всей необходимой информации для выполнения ультразвукового контроля;

- классифицирование уровней чувствительности в баллах, площадей отражения мер в мм² и дБ для прямого и однажды отражённого лучей;

- все паспортизируемые характеристики для выдачи заключений.

Контрольные образцы чувствительности – меры, полностью соответствуют требованиям новых национальных стандартов РФ. Успешно прошли процедуру испытаний и измерений во ВНИИОФИ и ВНИИМС в 2013-2014 гг.

Учитывая высокое качество и стабильные результаты, образцы были обозначены как: комплекты мер моделей дефектов – КММД.

Как тип средства измерения КММД утверждён для всей России приказом Ростехнадзора № 936 от 10.06.2014 г.

Выдано Свидетельство об утверждении типа СИ – RU.C.27.003.А № 55387.

Согласно Правил по метрологии ПР 50.2.107-09 разрешено ставить знак утверждения типа СИ на каждый образец из комплекта мер и сопроводительные документы.

Аналогов в России нет. Как измерительные образцы введены впервые.

Комплекты мер могут быть использованы на всех предприятиях народного хозяйства – энергетика, строительство, нефтяная и газовая промышленность РФ и стран СНГ, где действуют такие же ГОСТы как и в России.

Основные юридические новшества

Впервые на территории СНГ и Российской Федерации:

• Внесение в Госреестр средств измерений России;
• Официальная возможность использования на объектах подконтрольных РТН;
• Официальное метрологическое обеспечение;
• Наличие на образцах знака утверждения типа, как подтверждение качества мер.

К достоинствам изготавливаемых образцов можно отнести:

- высокую точность изготовления и простоту в использовании;

- высокую информативность на образцах;

- имитацию корневого дефекта, что максимально приближает систему «оператор-дефектоскоп-преобразователь» к реальным условиям контроля и оценки размеров обнаруженных дефектов;

- метрологическое обеспечение: внесен в Госреестр СИ РФ как средство измерения в ранге ГСО;

- наличие искусственных несплошностей с размерами max.допустимой, min. фиксируемой, промежуточной и отражателя пороговой чувствительности с шагом определяемого заказчиком или НТД.

ОБЛАСТЬ ПРИМЕНЕНИЯ

КММД применяют в сфере государственного и метрологического контроля и надзора, позволяют определять:

- специальные параметры у.з. системы «оператор-дефектоскоп-преобразователь» при проведении поверки (калибровки) отечественных и зарубежных дефектоскопов с наклонными ПЭП 30…57 ⁰ в любой комбинации;

- экспресс-определения линейности приёмника по экрану дефектоскопа;

- установление совместимости электронного блока дефектоскопа с ПЭП всевозможных модификаций и конструкций, используемых при ручном контроле;

- сопоставление результатов выявляемости одноразмерных дефектов на разных глубинах залегания;

- рабочие характеристики притёртых ПЭП от r =4 мм и более.

Область использования:

- предприятия, производящие ультразвуковые дефектоскопы;

- производственные лаборатории НК, выполняющие у.з. контроль сварных соединений, основного материала и наплавки;

- учебные и аттестационные центры по подготовке дефектоскопистов у.з.контроля по трёхуровневой системе согласно ПБ 03-440-02 и EN 473;

- головные и базовые организации метрологических служб (ГОМС, БОМС) при поверке, калибровке и юстировке у.з. дефектоскопов и ПЭП;

- предприятия и НИИ при разработке методик контроля, СТО, СО, дефектоскопов и ПЭП.

Технические характеристики

Основные технические характеристики

• Применимость при оценке качества кольцевых и продольных сварных соединений трубопроводов и основного металла;
• Диапазон толщин от 2 до60 мм;
• Диапазон диаметров труб от 10 до1420 мми листовых конструкций;
• Наличие минимальных мер размером от 0,3 мм²;
• Точность изготовления мер ± 2% от нормируемой;
• Изготовление составных образцов;
• Наличие всех уровней контроля: браковочной, контрольной, поисковой, пороговой и оценочных;
• Адаптированы ко всем методикам контроля и стандартам организаций.

Комплектация

В комплект обязательной поставки каждого образца входит:

1. 2 образца
2. Паспорт с результатами о первичной калибровке
3. Аттестат-график с инструкцией по использованию

Предлагаемые образцы категории КОЧ значительно повышают надёжность и информативность у.з.контроля, снижают риск получения недостоверной информации. Незаменимы при решении любых спорных вопросов с метрологами, инспекторами Ростехнадзора и в процессе технического диагностирования, монтаже и ремонте оборудования.

При разработке и изготовлении КОЧ учтены рекомендации ведущих российских специалистов в периодической печати и требования новых действующих НТД и ГОСТ Р. Термины и определения согласно ГОСТ Р 53697-2009 (ISO/TS 18173:2005) и ГОСТ Р ИСО 5577-2009. Образцы защищены патентами РФ, награждены грамотами, дипломами и медалями ВДНХ, ВВЦ, ТПП и др. наградами научно-технических конкурсов.

(образцы могут быть плоскими, трубными, гибы)
