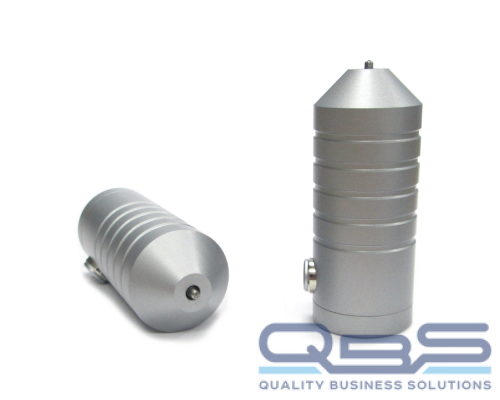

Датчик тип K к твердомерам серии ТКМ-459 имеет уменьшенные габариты для проведения замеров твердости в ограниченном пространстве: внутри труб, ёмкостей и в других труднодоступных местах.
Рассчитан на нагрузку 50Н (5 кг).

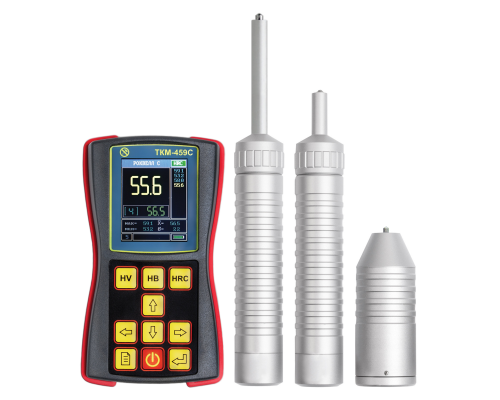

Входит в комплект поставки ультразвукового твердомера ТКМ-459C “Максимум+”.
В качестве дополнительной опции используется с комплектами ТКМ-459C “Базовый”, “Специальный”, “Универсальный”, “Универсальный+” и ТКМ-459М.
Датчик тип “K” применяется для контроля твердости:
- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром, медь, никель, цинк и т.д), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий.
Преимущества ультразвукового датчика
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля – от 1 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.
| КОНСТРУКЦИЯ ТВЕРДОМЕРОВ СЕРИИ ТКМ-459 ПРЕДУСМАТРИВАЕТ ПОЛНУЮ ВЗАИМОЗАМЕНЯЕМОСТЬ ДАТЧИКОВ! |
Основные параметры УЗ датчиков
| Датчик | Нагрузка | *Масса/толщина/шероховатость изделия | Длина/диаметр | Применение |
| «А» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 148/26 мм | Решение основной массы задач контроля. |
| «H» | 10H (1 кг) | 1 кг/2 мм/Ra 0,8 | 148/26 мм | Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) |
| «С» | 100H (10 кг) | 1 кг/4 мм/Ra 3,2 | 148/26 мм | Изделия с шероховатостью поверхности до 5 класса |
| «К» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 76/33 мм | Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах |
| «AL» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 194/26 мм | Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками |
*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
ВНИМАНИЕ! При дооснащении ранее купленного УЗ твердомера ТКМ-459 датчиком типа “K”, уточните дату производства прибора
Технические характеристики
| Тип датчика | Нагрузка | Длина, мм | Диаметр, мм | Масса, гр | Применение |
| «K» | 50Н (5 кг) | 76 | 33 | 280 | Контроль внутри труб, ёмкостей и в других труднодоступных местах |
Датчик тип “K” предназначен для измерения твердости внутри труб, ёмкостей и в других труднодоступных местах.
Требования к контролируемому изделию:
| Масса более 1 кг, толщина от 3 мм | дополнительная подготовка не требуется |
| Масса менее 1 кг | изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Толщина менее 3 мм | изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость поверхности 1,6 Ra | обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений |
ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа “K”, уточните дату производства прибора.
