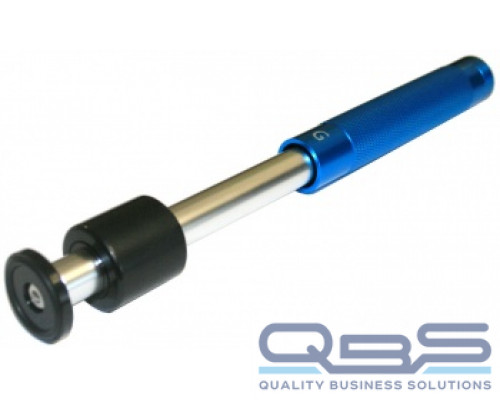

Тип G - мощный датчик для контроля чугуна и изделий с грубой поверхностью, 90мДж

Датчик тип "G" - усиленный ударный преобразователь для измерения твердости методом отскока (динамическим) по шкале Лииба материалов с грубой шероховатой поверхностью, а также чугуна, отливок и тд.. Энергия удара индентора 90 мДж. Предназначен для твердомеров ИНАТЕСТ-Д, ИНАТЕСТ-УД, МИНИКОН-960 и др.

Позволяет контролировать различные материалы с шероховатостью поверхности сравнимой с Ra 6,3

Технические характеристики

Тип
динамический (LEEB)
Энергия удара
90 H*мм (90 мДж)
Масса индентора
20 гр

Наконечник шаровидного индентора
Материал: карбида вольфрама
Диаметр: 5 мм
Твердость: 1600 HV
Максимальная твердость контролируемого изделия
650 HB

Рекомендуемая шероховатость поверхности контролируемого изделия
Ra6,3
Минимальная масса контролируемого изделия
в свободном состоянии: 15 кг
на твердой подложкe : 5 кг
притертого на массивную плиту : 0.5 кг
Минимальная толщина контролируемого изделия
в свободном состоянии: 70 мм
на твердой подложкe: 10 мм

Размер отпечатка, оставляемого на поверхности (глубина/диаметр)
при твердости 300 HV / 30 HRC : 53 мкм / ∅ 1.03мм
при твердости 600 HV / 55 HRC : 41 мкм / ∅ 0.9мм
Разъем соединения с кабелем
3-x контактный специальный разъем

Материал корпуса
алюминий с защитным покрытием
Габаритные размеры
H=254mm, D=30mm
