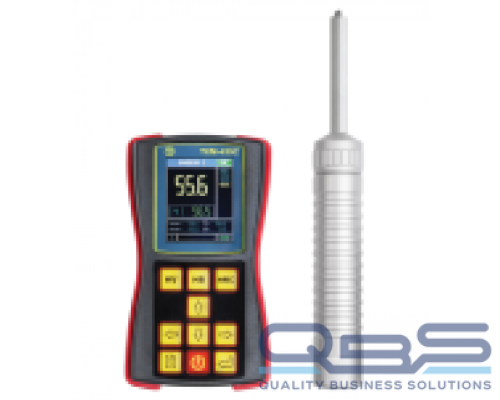

Датчик тип AL к твердомерам серии ТКМ-459 — уникальная разработка НПП “Машпроект” НЕ ИМЕЕТ АНАЛОГОВ В МИРЕ!
Наконечник длиной 65 мм позволяет выполнить измерения твердости в самых труднодоступных местах:
– в отверстиях малого диаметра глубиной до 65 мм,
– между зубцами шестерен,
– в пазах, выемках и т.п.
Нагрузка составляет 50Н (5 кг).
Датчик входит в штатный комплект поставки ультразвукового твердомера ТКМ-459C “Максимум+”.
Датчик тип “АL” применяется для контроля твердости:
- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром, медь, никель, цинк, олово и т.д.), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Преимущества ультразвукового датчика
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля – от 1 мм.
- Контроль в пазах и глухих отверстиях диаметром от 10 мм/от 5 мм со снятым носиком.
- Контроль в пазах и отверстиях глубиной до 60 мм/до 65 мм со снятым носиком.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Корпус из прочного алюминиевого сплава обеспечивает продолжительный срок эксплуатации.
| КОНСТРУКЦИЯ ТВЕРДОМЕРОВ СЕРИИ ТКМ-459 ПРЕДУСМАТРИВАЕТ ПОЛНУЮ ВЗАИМОЗАМЕНЯЕМОСТЬ ДАТЧИКОВ! |
Основные параметры УЗ датчиков
| Датчик | Нагрузка | *Масса/толщина/шероховатость изделия | Длина/диаметр | Применение |
| «А» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 148/26 мм | Решение основной массы задач контроля. |
| 10H (1 кг) | 1 кг/2 мм/Ra 0,8 | 148/26 мм | Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) | |
| 100H (10 кг) | 1 кг/4 мм/Ra 3,2 | 148/26 мм | Изделия с шероховатостью поверхности до 5 класса | |
| «К» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 76/33 мм | Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах |
| «AL» | 50H (5 кг) | 1 кг/3 мм/Ra 1,6 | 194/26 мм | Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками |
*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
ВНИМАНИЕ!
– Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
– При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа “AL”, уточните дату производства твердомера
Технические характеристики
| Тип датчика | Нагрузка | Длина, мм | Диаметр, мм | Масса, гр | Применение |
| «АL» | 50Н (5 кг) | 194 | 26 | 400 | Контроль твердости в труднодоступных местах
Длина наконечника 65 мм. |
Датчик предназначен для измерения твердости в труднодоступных местах: в отверстиях малого диаметра, пазах, между зубцами шестерен и т.п.
Требования к контролируемому изделию:
| Масса более 1 кг, толщина от 3 мм | дополнительная подготовка не требуется |
| Масса менее 1 кг | изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Толщина менее 3 мм | изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость поверхности 1,6 Ra | обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений |
ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа “АL, уточните дату производства твердомера.
Применение датчика без защитной насадки
Функционально датчик состоит из корпуса и защитной насадки.
Защитная насадка (носик) датчика служит для защиты стержня от перегрузки и касания стержня с посторонними предметами во время замеров.
При измерении твердости в труднодоступных местах допустимо снятие защитной насадки, при этом допустимые параметры отверстий/пазов будут изменены.
| Тип датчика | Диаметр отверстия/паза от, мм | Глубина отверстия/паза до, мм | ||
| с носиком (обычный вид) | без носика | с носиком (обычный вид) | без носика | |
| AL | 10 | 5 | 60 | 65 |
Технические характеристики
Габариты и вес
