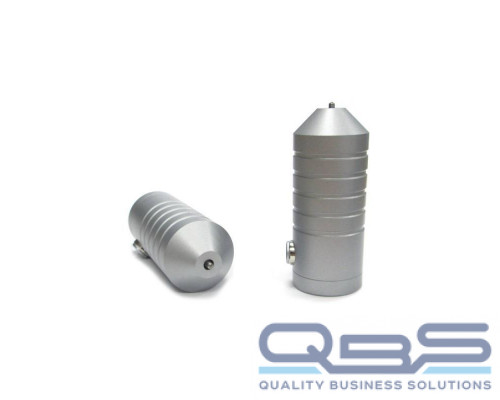

Датчик K к ультразвуковым твердомерам ТКМ-459

Технические характеристики

Тех.характеристики

Фото	Тип датчика	Нагрузка	Длина, мм	Диаметр, мм	Масса, гр	Применение
Датчик тип к ультразвуковым твердомерам серии ТКМ-459 Датчик тип к ультразвуковым твердомерам серии ТКМ-459	«K»	50Н (5 кг)	76	33	280	Контроль внутри труб, ёмкостей и в других труднодоступных местах

ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа "K", уточните дату производства прибора.

Основные параметры УЗ датчиков

Название	Датчик	Нагрузка	*Масса/толщина/шероховатость изделия	Длина/диаметр	Применение
Датчики A/H/C к ультразвуковым твердомерам ТКМ-459 Датчики A/H/C к ультразвуковым твердомерам ТКМ-459	«А»	50H (5 кг)	1 кг/3 мм/Ra 1,6	148/26 мм	Решение основной массы задач контроля.
	«H»	10H (1 кг)	1 кг/2 мм/Ra 0,8	148/26 мм	Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
	«С»	100H (10 кг)	1 кг/4 мм/Ra 3,2	148/26 мм	Изделия с шероховатостью поверхности до 5 класса
УЗ Датчик тип K для твердомера ТКМ-459 УЗ Датчик тип K для твердомера ТКМ-459	«К»	50H (5 кг)	1 кг/3 мм/Ra 1,6	76/33 мм	Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах
Датчик тип AL к ультразвуковым твердомерам ТКМ-459 Датчик тип AL к ультразвуковым твердомерам ТКМ-459	«AL»	50H (5 кг)	1 кг/3 мм/Ra 1,6	194/26 мм	Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

ВНИМАНИЕ! При дооснащении ранее купленного УЗ твердомера ТКМ-459 датчиком типа "K", уточните дату производства прибора

Требования к контролируемому изделию:

Параметры изделия	Подготовка изделия для замеров твердости
Масса более 1 кг, толщина от 3 мм	Дополнительная подготовка не требуется.
Масса менее 1 кг	Изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Толщина менее 3 мм	Изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость поверхности 1,6 Ra	Обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений.

ВНИМАНИЕ! При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа "А", уточните дату производства прибора.

Комплектация

Датчик тип "K" 1 шт.

ВНИМАНИЕ!

- Датчик имеет встроенный разъем Lemo. Соединительный кабель приобретается отдельно!
- При дооснащении ранее купленного твердомера ТКМ-459 датчиком типа "К", уточните дату производства твердомера.
