Твердомер карандашного типа ТК-1 НТЦ Эксперт

Твердомер карандашного типа ТК-1 НТЦ Эксперт применяется для определения твердости лакокрасочных покрытий (ЛКП) согласно ГОСТ Р 54586-2011 (ИСО 15184:1998) - Материалы лакокрасочные. Метод определения твердости покрытия по карандашу. Метод заключается в царапании покрытия карандашами различной твердости. Твердость покрытия находится в диапазоне твердости между царапающим и не царапающим покрытие карандашом. Метод дает грубую оценку твердости и подходит только для гладких однослойных покрытий или верхнего слоя многослойных покрытий. ТК-1 является доработанным аналогом карандашных твердомеров моделей Константа ТК, ТК-201 и Elcometer 501.

По сравнению с моделями других производителей, карандашный твердомер ТК-1 отличается строгим соответствием требованиям ГОСТ Р 54586-2011. Для охвата большего диапазона использован набор из 18 карандашей твердостью 8B-8H из рекомендованной линейки KOH-I-NOOR. На корпусе твердомера установлен уровень, обеспечивающий горизонтальное положение при испытаниях. Для правильной заточки вложена модифицированная точилка Staedler 510.27, позволяющая добиться правильного сечения грифеля. Для изучения результатов теста добавлена измерительная лупа 10х. Отработать методику испытаний и провести калибровку твердомера можно используя входящие в набор пластины с лакокрасочным покрытием установленной твердости по ГОСТ 8832.

Для проведения испытаний заточенные под углом 90° карандаши вставляют в твердомер, а кончик грифеля упирают в контролируемое покрытие. Далее толкают устройство по покрытию со скоростью около 1 мм/с на расстояние не менее 7 мм. Через 30 секунд покрытие осматривают. Испытания повторяют, снижая твердость используемых карандашей до подбора пары в которой более твёрдый карандаш царапает покрытие, а предшествующий ему карандаш с меньшей твердостью, не царапает. За твердость испытуемого покрытия принимается твердость самого твердого карандаша, который не оставил повреждений на поверхности испытуемого ЛКП.

Виды повреждений, оставляемые карандашом на поверхности лакокрасочного покрытия: a) пластическая деформация - вмятина на поверхности покрытия без когезионного разрушения; b) когезионное разрушение - наличие видимых царапины, штриха или разрыва на поверхности покрытия, удаление слоя лакокрасочного покрытия (нарушение сплошности); c) сочетание описанных выше видов повреждений. Результаты считаются доверительными если результаты двух параллельных испытаний имеют одинаковые результаты. Если результаты двух параллельных испытаний отличаются более, чем на одну единицу твердости, испытания повторяют. Карандашный твердомер ТК-1 Является испытательным оборудованием, а не средством измерения, поэтому поверке не подлежит.

Технические характеристики

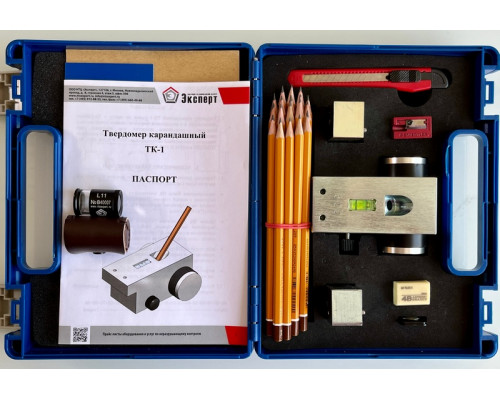

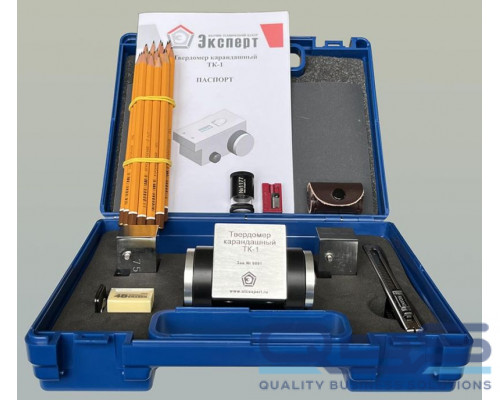

Комплектация

• Твердомер карандашного типа ТК-1
• Два груза (по 250 г каждый)
• Набор из 18 карандашей 8B-8H в чехле
• Металлическая точилка Staedler 510
• Измерительная лупа 10х
• Паспорт карандашного твердомера ТК-1
• Наждачная бумага
• Канцелярский нож
• Упаковочный кейс
• Пластина для испытаний
