Пояса панорамно-мерительные СПРУТ ПМ

Пояс панорамно-мерительный Спрут ПМ — модификация пояса для панорамной схемы просвечивания труб, дополнительно оснащенная мерительной лентой. Изготавливается в соответствии с ТУ 4276-033-96651179-2015.

Пояс предназначен для позиционирования кассет с форматной рентгеновской пленкой на трубах при проведении радиографического контроля с использованием панорамных рентгеновских аппаратов.

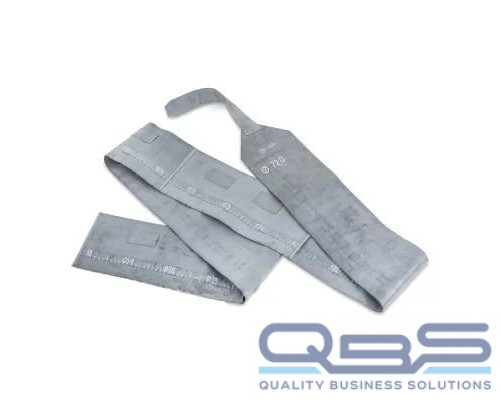

Спрут ПМ представляет собой гибкую ленту с карманами, обеспечивающими установку кассет с перекрытием соседних рентгеновских пленок не менее 20 мм. Количество карманов для кассет определяется диаметром исследуемой трубы и размером рентгеновской пленки. На каждый карман для кассет нашиты карманы для установки пенала с маркировочными знаками.

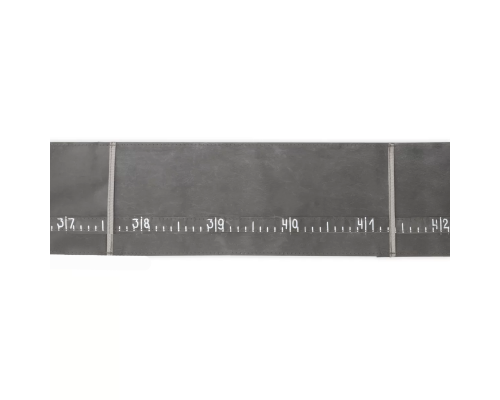

С внутренней стороны по всей рабочей длине пояса пришита мерительная лента. На ее поверхность несмываемой краской нанесена дециметровая шкала. Между слоями пояса и ленты вшиты свинцовые цифры в следующей последовательности: 0 — начало отсчета, далее цифры, соответствующие длине в дециметрах (по заказу возможна маркировка в см). Свинцовые цифры могут быть расположены с шагом 5 или 10 см. Высота цифр 5 мм соответствует ширине мерительной ленты 16 мм, высота цифр 8 мм соответствует ширине ленты 20 мм.

При производстве пояса используется прорезиненный капрон, устойчивый к воздействию отрицательных температур, влаги и масел. Фиксация пояса на трубопроводе осуществляется за счет использования крепления типа «пряжка» или «липучка».

Технические характеристики
