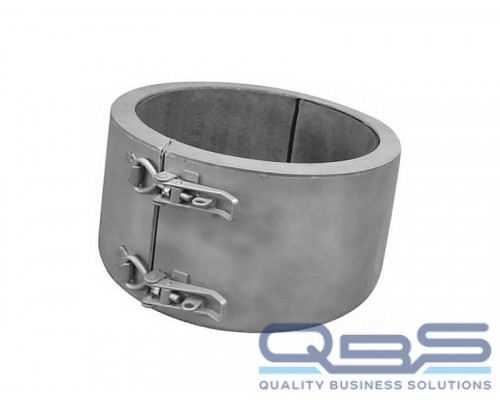

Хомут-диафрагма XRS МП-0 для р/а Eresco

Хомут-диафрагма XRS МП для панорамных рентгеновских аппаратов серии Eresco 32/52 предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом. Хомут-диафрагму целесообразно применять в случае необходимости осуществлять радиографический контроль панорамным рентгеновским аппаратом в режиме фронтального (направленного) просвечивания.

Использование Хомут-диафрагмы значительно уменьшает уровень опасного воздействия ионизирующего излучения на персонал и способствует повышению качества снимка за счет  снижения распространения отраженного и рассеянного излучений. Дополнительная заглушка позволяет использовать хомут-диафрагму XRS МП для полного перекрытия первичного пучка ионизирующего излучения во время тренировки рентгеновской трубки и тестирования оборудования во время проведения профилактических или ремонтных работ.

Защита от рентгеновского излучения во время тренировки

Тренировка производится с целью повышения электрической прочности рентгеновской трубки путем поглощения остаточных газов металлов спирали накала и анода, образующихся в результате эксплуатации и хранения. Процесс является обязательным как для сохранения эксплуатационных характеристик новых трубок на максимально длительный срок (установление постоянства в характеристиках), так и для восстановления работоспособности трубок, которые не использовались длительное время.

В зависимости от времени неиспользования рентгеновской трубки, процесс тренировки может потребовать от половины до максимального напряжения рентгеновского аппарата:

• для Eresco 32 MF4 — от 100 до 200 кВ;
• для Eresco 52 MF4 — от 150 до 300 кВ.

В рентгеновских аппаратах Eresco предусмотрена программа автоматической тренировки — постепенное переключение на 5 кВ с автоматическим плавным перезапуском при пробоях в трубке. Длительность цикла тренировки может составлять от 1 до 40 минут.

Хомут-диафрагма с заглушкой позволяет уменьшить радиационно-опасную зону и обеспечить повышенную безопасность персонала в течение всего периода тренировки рентгеновской трубки. Заглушка легко устанавливается в рентгеновский аппарат и также легко снимается по окончанию тренировки.

Модификация XRS МП-0 не имеет окна и служит исключительно для перекрытия первичного пучка ионизирующего излучения.

Радиационная безопасность

При проведении радиографического контроля в полевых условиях с использованием панорамных рентгенаппаратов при фронтальном просвечивании необходимо обеспечить радиационную безопасность персонала. Хомут-диафрагма XRS МП блокирует распространение панорамного ионизирующего излучения и задает угол, достаточный для проекции излучения в пределах границ объекта контроля.

Конструкционное исполнение

Хомут-диафрагма XRS МП устанавливается на моноблок излучателя и надежно закрепляется двумя фиксаторами. Заглушка диафрагмы закрепляется вручную двумя барашковыми винтами. Никаких дополнительных инструментов не требуется. Резиновая прокладка обеспечивает плотность примыкания к корпусу рентгенаппарата и защиту аппарата от механических повреждений.

Изготавливаются модификации хомут-диафрагмы XRS МП для рентгеновских аппаратов Eresco 32 MF4-C и для рентгеновских аппаратов Eresco 52 MF4-C. Размер окна диафрагмы соответствует требуемой технологической карте контроля, при этом в заказе может быть указан либо типоразмер используемой пленки и фокусное расстояние (например пленка 400×100 мм, фокусное расстояние 700 мм), либо необходимый телесный угол пучка рентгеновского излучения (например телесный угол 30×10 град.), либо непосредственно размер окна диафрагмы (например окно 60×15 мм). Хомут-диафрагма может поставляться как с заглушкой, так и без неё. Модификация XRS МП-0 не имеет окна.

Технические характеристики
