Рентгеновская пленка ФОМАКС Р4 — техническая радиографическая пленка для неразрушающего контроля. Изготавливается в России в соответствии с ТУ 20.59.11-111-96651179-2022, из полуфабриката производства Fujifilm Corporation.
Радиографическая пленка ФОМАКС Р4 является высококонтрастной радиографической пленкой с ультрамелким зерном и высокой резкостью. Основная сфера применения — контроль особо ответственных изделий из металлов с малыми и средними атомными числами, имеющих относительно небольшую радиационную толщину. Пленка используется при радиографическом контроле электроники, турбинных лопаток и других объектов контроля в таких областях промышленности, как атомная энергетика, оборонный комплекс, аэрокосмическая и авиационная промышленность.
Классификация рентген-пленки ФОМАКС Р4
Рентгеновская пленка ФОМАКС Р4 относятся к классу С3 по ГОСТ Р ИСО 11699–1–2023 и классу I по ASTM E1815. В таблице ниже приведено их соответствие продукции других брендов, относящихся к тем же классам.
| Класс | Фомакс | Agfa | Carestream | Kodak | Fujifilm |
|---|---|---|---|---|---|
| C3 по ГОСТ Р ИСО 11699–1–2023 | Р4 | D4 | MX125 | 7125 | IX50, IX50XD |
| I по ASTM E1815 | Р4 | D3, D4, D5 | M100, MX125, T200 | 7100, 7125, 7200 | IX30, IX50, IX50XD IX80 |
Зависимость толщин металла и напряжения на трубке для пленки ФОМАКС Р4 IX50XD.
| Напряжение, кВ | Толщина металла, мм | |
| Легкие металлы | Сталь и железо | |
| <50 | 0–13 | — |
| 50–80 | 0–25 | — |
| 80–120 | 0–50 | — |
| 120–150 | 6–50 | — |
| 150–300 | 13–50 | 0–13 |
| Иридий-192 | 25–50 | 0–13 |
| Кобальт-60 | — | 0–50 |
Зависимость толщин металла и напряжения на трубке для пленки ФОМАКС Р4 IX50.
| Напряжение, кВ | Толщина металла, мм | ||
| Легкие металлы | Сталь и железо | Бронза | |
| <50 | 0–13 | — | — |
| 50–80 | 0–25 | — | — |
| 80–120 | 0–50 | — | — |
| 120–150 | 6–50 | — | — |
| 150–250 | 13–50 | 0–6 | 0–6 |
| 240–400 | 25–50 | 0–13 | 0–13 |
| 1000 | — | 0–50 | 0–25 |
| Кобальт-60 | — | 0–50 | 0–25 |

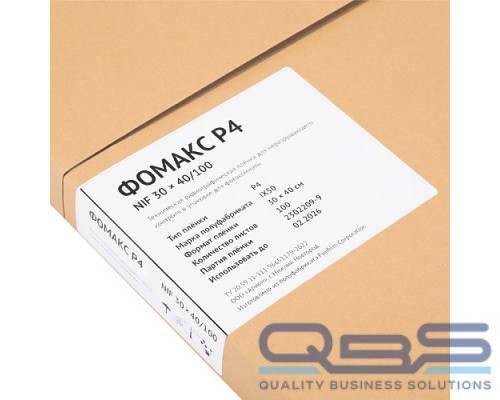

Формат и упаковка
Пленка ФОМАКС Р4 производятся в формате листовой радиографической пленки размером 30 × 40 см, упакованной по 100 листов в светонепроницаемый конверт. Существует два варианта упаковки:
- IF — каждый лист пленки проложен бумагой;
- NIF — листы пленки не проложены бумагой.
Пример маркировки для заказа радиографической пленки:
- ФОМАКС Р4 IX50 30×40 NIF (100 листов) ТУ 20.59.11-111-96651179-2022
Проявка и хранение
Проявку рентгеновской пленки рекомендуется производить с помощью реактивов ФОМАКС, которые поставляются в виде жидких концентратов. Рентгеновская пленка ФОМАКС R4 одинаково хорошо подходит как для обработки вручную, так и для обработки в автоматических проявочных машинах.
Пленку рекомендуется хранить в сухом прохладном помещении при температуре от +10 до +23 °С, исключая воздействие агрессивных испарений и газов. Также необходимо обеспечить надлежащую защиту пленки от рентгеновских, гамма-лучей и иного проникающего излучения. При соблюдении условий хранения срок годности пленки составляет 30 месяцев.
Купить рентгеновскую пленку ФОМАКС Р5 можно через наш сайт, либо напрямую обратившись к нашим менеджерам по телефону.
Технические хар-ки радиографической пленки ФОМАКС Р4
| Наименование параметра | Спецификация по ISO 11699-1 | ФОМАКС Р4 IX50XD | ФОМАКС Р4IX50 |
| Класс качества | C3 | C3 | C3 |
| Отношение сигнал/шум | не меньше 180 | 231 | 244 |
| Фактор гранулярности | не больше 0,023 | 0,018 | 0,018 |
| Коэффициент контрастности при D = 2 | не меньше 4,1 | 4,2 | 4,4 |
| Коэффициент контрастности при D = 4 | не меньше 6,8 | 7,0 | 7,1 |
| Оптимальные условия хранения | — | +10...+23 °С | +10...+23 °С |
| Срок годности | — | 3 года | 3 года |
Фотохимическая обработка пленки
Экспонированная пленка должна быть проявлена в течение 2 часов в соответствии с инструкциями, приведенными в таблицах ниже.
| Химреактивы | Температура химреактива, °С | Время обработки, сек. | Температура высыхания, °С | Расход химреактивов | |
| мл на 1 лист (30 × 40 см) | мл/м² | ||||
| Проявитель Фомакс МП | +28 | 110 | +45...+55 | 80 | 665 |
| +30 | 80 | ||||
| Фиксаж Фомакс МФ | +28 | 110 | 200 | 1665 | |
| +30 | 80 |
| Химреактивы | Температура химреактива, °С | Время обработки, сек. | Температура высыхания, °С |
| Проявитель Фомакс РП | +20 | 300 | температура окружающей среды |
| Фиксаж Фомакс РФ | +18...+22 | 300–600 |
