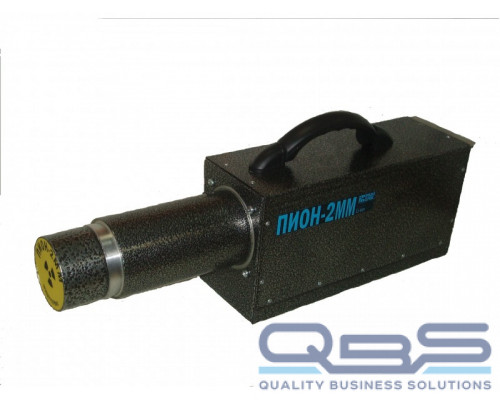

Импульсный переносной рентгеновский аппарат «ПИОН-2ММ» — это прибор для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии.
Небольшой вес и габариты рентгеновского аппарата ПИОН-2ММ при достаточно большой толщине просвечиваемого металла, делают его незаменимым для радиографического контроля в сложных полевых условиях.
Технические характеристики аппарата ПИОН-2ММ позволяют производить съемку сварных швов трубопроводов как через две стенки (фронтально), так и панорамно.
Аппарат ПИОН-2ММ комплектуется литий-железо-фосфатными аккумуляторными батареями общей емкостью 10 А/ч, что в три раза увеличивает непрерывный режим работы прибора и позволяет проводить ускоренный заряд аккумуляторов, что дает возможность использовать его без дополнительных источников питания и подзарядки в течение рабочей смены.
Универсальный пульт управления позволяет устанавливать время экспозиции с дискретностью 1 секунда, контролировать уровень зарядки аккумуляторов. В зависимости от подключаемого кабеля, пульт управления имеет два режима работы:
- непосредственное управление экспозицией через кабель 20 м - при этом пульт управления находится в руках у оператора;
- управление с задержкой включения - пульт управления закрепляется на задней стенке рентгеновского блока и соединяется с ним кабелем 0,2 м.
Отличительные особенности
- Позволяет производить съемку сварных швов трубопроводов как через две стенки (фронтально), так и панорамно.
- Широкий диапазон рабочих температур от -30° до +40°С.
- Литий-железо-фосфатные аккумуляторные батареи общей емкостью 10 А/ч обеспечивают работу без подзарядки в течение рабочей смены.
- Универсальный пульт управления с двумя режимами работы.
Технические характеристики
Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6-84 на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 1,5 мин. при окружающей температуре +20°С, мР не менее | 900 | |
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм | 40 |
|
Амплитуда импульса напряжения на рентгеновской трубке, кВ | 240 |
|
Питание аппарата: комплект аккумуляторных батарей с общим напряжением, В | 22,5 |
|
| Характеристики используемых аккумуляторных батарей: | - | |
| Литий-железо-фосфатный аккумуляторные элементы LiFePo4, общей емкостью А/Ч | 10 |
|
| количество гарантированных циклов заряд-разряд, не менее | 1500 |
|
Мощность, потребляемая от аккумуляторов, не более, ВА | 100 |
|
Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы, мин | 60-80 |
|
| Длительность цикла непрерывной работы, мин. не более | 2 |
|
Интервал между циклами не менее, мин | 2-5 |
|
| Среднее время наработки на отказ, час | 150 |
|
Рабочее положение рентгенаппарата | любое |
|
Масса рентгеновского блока, кг | 10 |
|
| Габаритные размеры рентгеновского блока, мм длина высота ширина | 565 225 115
|
|
Комплектация

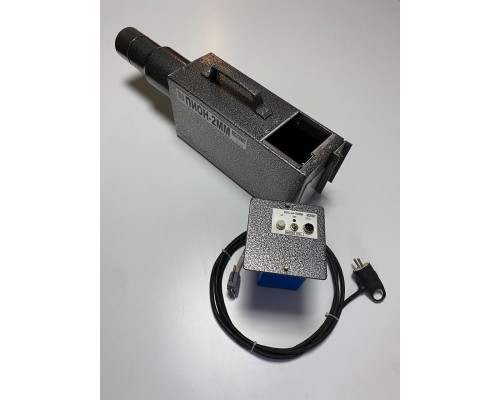

Комплект поставки:
- Рентгеновский блок
- Выносной пульт ПУ-03
- Кабель длиной 20 м с устройством укладки кабеля
- Кабель ПУ длиной 0,2 м
- Кронштейн крепления ПУ-03 на задней стенке РА
- Сумка (КОФР)
- Коллиматор
- Автоматическое зарядное устройство АЗУ
- Паспорт - инструкция по эксплуатации
Дополнительно:
- Устройство "ПАУК" (для закрепления аппарата на трубе)
- Блок питания от сети 220В - БПС24-П2ММ
- Сменный блок аккумуляторов
- Термочехол на рентгеновский аппарат
