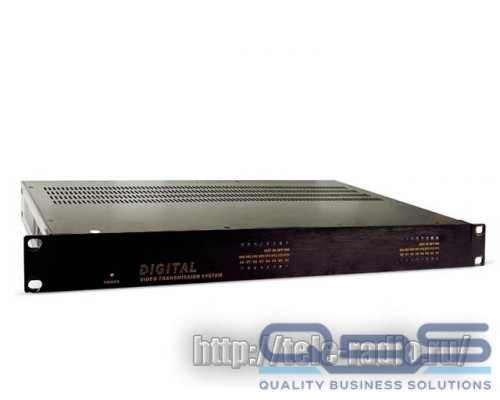

Opticast Системы передающие сигналы цифрового видео SDI аналогового видео и аудио данных и Ethernet
| 4H1D | Система обеспечивает передачу следующих сигналов : 4 однонаправленных HD/SD-SDI сигналов, 1 канала данных. Исполнение: настольный корпус. Дальность передачи до 20км. Под заказ до 80 км. |
|---|---|
| 8H1D | Система обеспечивает передачу следующих сигналов : 8 однонаправленных HD/SD-SDI сигналов, 1 канала данных. Исполнение: рэковый корпус 19" монтажная высота 1U. Дальность передачи до 20км. Под заказ до 80 км. |
| 1H1V2AB | Система обеспечивает передачу следующих сигналов : 1 однонаправленного HD-SDI сигнала, 1 однонаправленного комозитного видеосигнала, 2 двунаправленного симметричного аудио сигнала по 1 одномодовому волокну. Исполнение: рэковый корпус 19" монтажная высота 1U. Дальность передачи до 20км. Под заказ до 100км. |
| 1H1V2AB1E | Система обеспечивает передачу следующих сигналов : 1 однонаправленного HD-SDI сигнала, 1 однонаправленного комозитного видеосигнала, 2 двунаправленного симметричного аудио сигнала и Ethernet по 1 одномодовому волокну. Исполнение: рэковый корпус 19" монтажная высота 1U. Дальность передачи до 20км. Под заказ до 100км. |
| 1H1V4AB | Система обеспечивает передачу следующих сигналов : 1 однонаправленного HD-SDI сигнала, 1 однонаправленного комозитного видеосигнала, 4 двунаправленного симметричного аудио сигнала по 1 одномодовому волокну. Исполнение: рэковый корпус 19" монтажная высота 1U. Дальность передачи до 20км. Под заказ до 100км. |
| 1H1V4AB1E | Система обеспечивает передачу следующих сигналов : 1 однонаправленного HD-SDI сигнала, 1 однонаправленного комозитного видеосигнала, 4 двунаправленного симметричного аудио сигнала и Ethernet по 1 одномодовому волокну. Исполнение: рэковый корпус 19" монтажная высота 1U. Дальность передачи до 20км. Под заказ до 100км. |
Системы оптоволоконной передачи OPTICAST данной серии предназначены для передачи каналов аналогового видео (CVBS) типа PAL, NTSC или SECAM, цифровых SD-SDI и HD-SDI видеосигналов, каналов двусторонних симметричных (балансных) и несимметричных (небалансных) каналов аналогового аудио, а также двусторонних каналов данных и канала Ethernet по одному одномодовому оптическому волокну на расстояние до 100км.
Основной особенностью данной серии устройств является возможность одновременной передачи всех вышеуказанных типов аналоговых и цифровых сигналов. Подобная функциональность обеспечивается благодаря использованию технологии CWDM.
Максимально возможное количество видеосигналов, передаваемых по одному одномодовому оптическому волокну, составляет 16 каналов SD-SDI или 4 канала HD-SDI, или 64 канала аналагового видео (PAL/NTSC/SECAM). Добавление одного канала SD-SDI уменьшает максимальное количество аналоговых видео- и аудиоканалов на четыре. А добавление одного канала HD-SDI уменьшает максимальное количество аналоговых видео- и аудиоканалов на шестнадцать.
В базовых конфигурациях системы осуществляют однонаправленную передачу видео. Системы, поддерживающие двунаправленную передачу видеосигнала, имеют индекс FD (full-duplex) в названии модели. Все системы по умолчанию поддерживают двустороннюю (дуплексную) передачу аудиосигналов.
Под заказ возможна реализация однонаправленной передачи. Это может быть необходимо, например, в случае, когда в сложной системе используются всевозможные оптические разветвители и т.д. Все системы по умолчанию поддерживают двустороннюю (дуплексную) передачу данных.
Поддержка системой возможности передачи данных по протоколам RS обозначается индексом D, перед которым указывается максимальное количество каналов данных, которое может передать конкретная модель. Максимально возможное количество каналов данных, передаваемых по одному одномодовому оптическому волокну, составляет 45 каналов.
В случае, если модель поддерживает работу с Ethernet, то к ее индексу добавляется маркировка E. Максимально возможное количество каналов данных, передаваемых по одному одномодовому оптическому волокну, составляет 15 каналов.
Комплект поставки оборудования включает в себя приемник + передатчик для однонаправленных систем, либо комбинацию трансивер + трансивер для оборудования, осуществляющего двустороннюю передачу сигнала. Также в комплект входят блоки питания, предназначенные для систем в портативных корпусах или PSU, встроенные в рэковые корзины.
Возможен заказ любой конфигурации, исходя из максимально возможного количества и типов сигнала, указанных выше
