Модель:

DG-14B

Производитель:

Les

Наличие:

4 шт.

79 750 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Тип измерительной аппаратуры

Генераторы синхросигналов

Все характеристики

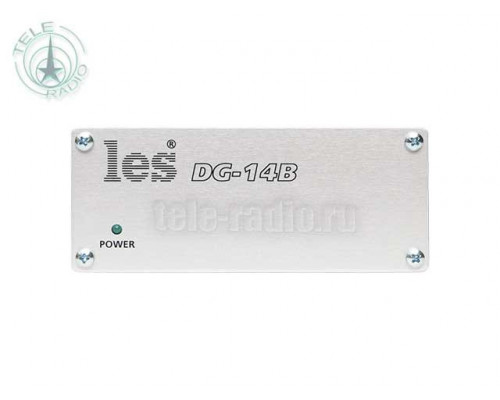

Генератор синхросигналов Les DG-14B

Генератор синхросигналов black burst. Синхросигналы содержат полную синхросмесь и вспышки цветовой поднесущей PAL в соответствии с CCIR-624/SMPTE-170M. Цифровое построение обеспечивает высокую стабильность формы сигналов и их фазовых взаимоотношений. В DG-14B установлен высокоточный термокомпенсированный опорный генератор, который обеспечивает высокую точность выходной частоты, необходимую для вещательных применений.

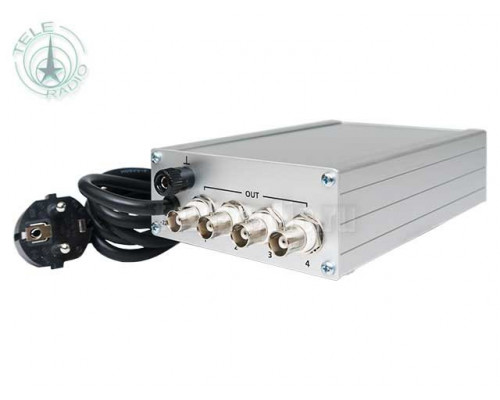

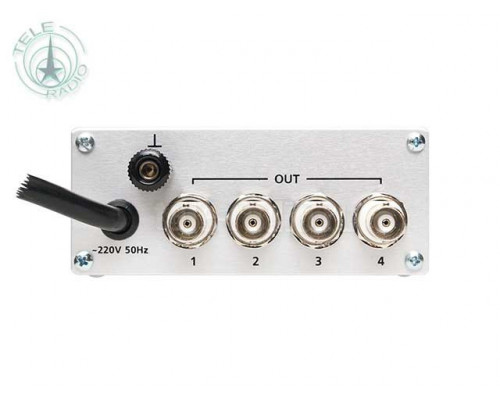

Генератор выполнен в компактном корпусе и имеет 4 независимых выхода.

Общие характеристики
Стандарт сигнала	PAL, 50Гц, 625 строк
Количество выходов	4
Тип выходных разъёмов	BNC
Тип выходов	несимметричные, с общей землей
Стабильность частоты кратковременная, (ppm)	± 0.3
Стабильность частоты долговременная, в диапазоне температур 10-40 град, (ppm)	± 1
Диапазон подстройки частоты, (ppm)	± 3
Абсолютная фаза поднесущей (SC/H), не более, (град)	0 ± 0,8
Размах синхроимпульса выходного сигнала, (мВ)	300
Стабильность размаха выходных сигналов, (мВ)	± 5
Развязка между выходами не менее, (дБ)	34
Выходное сопротивление, (Ом)	75 ± 0,7
Электрические характеристики
Напряжение питания, (В)	230 ± 10%
Потребляемая мощность, (Вт)	15
Количество блоков питания	1
Физические характеристики
Диапазон рабочих температур, (°С)	+ 5 ... + 40
Габаритные размеры (Ш х В х Г), (мм)	103 х 42 х 168
Вес, (кг)	0.8
Упаковка
Габаритные размеры (Ш х В х Г), (см)	19,3 х 5,5 х 23,5
Объём, (м³)	0,0029
Вес брутто, (кг)	0.96
