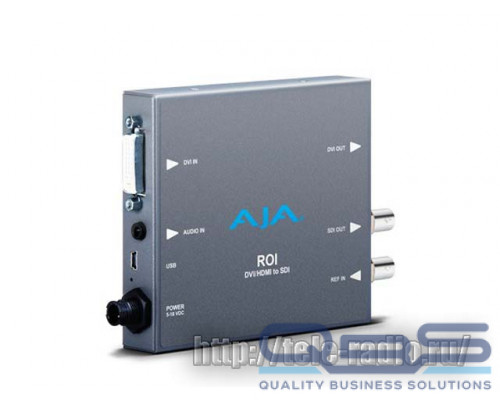

AJA ROI-DVI

Мини-конвертер AJA ROI-DVI

(Автоматический перевод)

AJA ROI мини-конвертер, обеспечивает исключительно высокое качество преобразования компьютерного DVI-и HDMI-выходы для baseband видео через SDI по доступной цене и очень портативный Размер. С невероятной масштабирование изображения, широкий Формат изображения и преобразование частоты кадров и аудио функции ROI удовлетворяет растущую потребность правильно внедрять компьютерные сигналы в видео мире без ущерба для бюджета или пространства.

Область интереса

Бесплатный MiniConfig приложение позволяет в интерактивном режиме выбора области интереса из входящего DVI или HDMI сигнала и управления как области масштабируется до разрешения вывода с помощью AJA высокое качество масштабирования алгоритмов для чистых качество изображения возможно. Исключить лишние загромождать интерфейс и меню баров и выделить только участок изображения, который вы хотите.

Преобразования

Взять под полный контроль Соотношение сторон и частоту кадров преобразования с помощью экранных элементов управления в MiniConfig программное обеспечение, которое точно покажет вам, что ваш источник и результат будет выглядеть, как и какие форматы входит и выходит. Простое меню, элементы управления позволяют быстро выбрать правильный выход из любой ситуации.

Связь

ROI использует DVI через петли, что позволяет его поместить в строки, значит, вы все еще имеете подключения к внешнему DVI или HDMI монитор при извлечении на SDI. Вход задания обеспечивает SDI signal out of ROI заблокирован для использования в производстве или предприятии.

Аудио

ROI принимает 2-канальное аудио с 3,5-мм аналоговый аудио вход или встроенный 8-канальный звук с HDMI входа. Источник звука и маршрутизации могут быть выбраны в MiniConfig программного обеспечения и внедренного в SDI-выход. Это позволяет компьютеру аудио, встроенный в SDI-сигнала для легкого, синхронизированной маршрутизации.

Особенности AJA ROI

• DVI в SDI преобразования
• Область интереса масштабирования
• DVI через цикл
• Аудио встраивания
• Aspect ratio conversion
• Genlock input
• Настройка через USB-порт и поставляется MiniConfig программного обеспечения
• Использует 5-18VDC питания (универсальный источник питания в комплект не входит)
• 5-летняя гарантия

Технические характеристики AJA ROI

DVI-вход

• DVI-D разъем

Форматы

• Компьютерные Сигналы:
  • VGA (640x480) минимальный
  • WUXGA (1920 x 1200) 60 Гц Макс.
Примечание: частота кадров ограничена 165Mhz max rate Rx DVI
• Видео Сигналы:
  • 525i/625i
  • 480p/576p (DSLR камеры)
  • 720p 23.98/24/25/29.97/30/50/59.94/60
  • 1080i 50/59 .94
  • 1080p 23.98/24/25/29.97/30/50/59.94/60

Входные Данные Диапазон Контроля

• 1 до 255 (по умолчанию - 8 бит " номенклатура")
• 16-235

Вход Задания

• Цвет Черный
• Tri-Level sync.

Видео Выходы

• DVI-D (loop through
• HD/SD-SDI, SMPTE-259/292/296, 1 x BNC

Аудио Входы

• Аналоговый 3,5 мм TRS, 2 канала
• HDMI embedded audio, 24-битный, 8-канальный

Аудио Выход

• SDI embedded audio, 24-бит, 2-канала или 8-канальный

HDCP

• ROI не кодирует выходной сигнал HDMI с HDCP шифрование

Пользовательские Элементы Управления

• Порт USB используется с поставляемым в комплекте и MiniConfig программное приложение для настройки устройства через Mac или Windows

Физические

• 5.765" x 4.020" x 0.9" (146.431mm x 102.108mm x 22.86mm)

Мощность

• 5-18VDC регулируемые, 13 Вт, источник питания не требуется (входит в комплект поставки)
