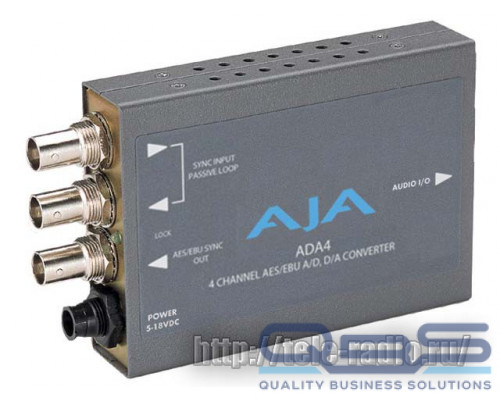

AJA ADA4

Двунаправленный конвертер AJA ADA4

(Автоматический перевод)

ADA4 4-х канальный конвертер, который может быть сконфигурирован как 4-канальный A/D, 4-channel D/A, 2-канальный A/D and 2-channel D/A, или AES синхронизатора.

Входящий в комплект, коммутационный кабель обеспечивает аудио-соединения для ADA4, позволяя 8 каналов AES аудио вход и выход, сохраняя Общий размер Mini-Converter-компактный и портативный.

ADA4 принимает AES11, wordclock или синхронизации видео/Цвет черный опорного сигнала для синхронизации. Опорного сигнала и синхронизации, автоматический с пассивной циклов отсчета, а также отдельные AES-выход синхронизации.

Легкий доступ к DIP-переключатели позволяют уровни звука на ADA4 быть настроены быстро и четко, в то время как в разгар производства.

Особенности конвертера AJA ADA4

• Одновременное A/D и D/A, или AES синхронизатора
• Full-time AES11 низкий уровень джиттера опорный выходной сигнал
• До 4 сбалансированных аналоговых каналов AES/EBU аудио
• До 4-х каналов AES/EBU для балансные аналоговые аудио
• Поставляется XLR коммутационный кабель
• AES11/Wordclock/Tri-level Sync/Цвет черный ссылка петли
• Регулируемые Уровни Звука
• Преобразования частот дискретизации между 96 кГц и 48 кГц
• DIP-переключатель конфигурации 5-18VDC питания

Технические характеристики AJA ADA4

Analog Audio I/O

• Сбалансированный, XLR, один канал ТВ разъем XLR

Аудио AES I/O

• Сбалансированный 110 ом, XLR, два канала ТВ разъем XLR

Аналоговые уровни звука (относительно полной цифровой шкалы)

• +24dbu с шагом (SMPTE RP155), +18dBu (EBU R68), +15dBu (Германия), +10dBV (потребитель +12.2 dBu)

Аудио Конвертеры

• 24 бит, 48/96 кГц

Пользовательские Элементы Управления

• (Внешний Переключатель)
• Канал 1/2: A/D, D/A
• Канал 3/4: A/D, D/A
• Аудио 1 Уровень
• Audio Level 2

Ссылка Петли

• 75 Ом (несогласованный). HD/SD Sync, AES-11, или Wordclock (48/96 кГц)

Размер

• 5.8" x 3.1" x 1" (147 x 79 x 25 мм)

Мощность

• +5-18VDC, 3 Вт. Источник Питания Не Требуется (входит в комплект поставки)
